நெடுஞ்சாலை Gantry மற்றும் Cantilever

Qingdao Anbang புதிய ஆற்றல் ஆற்றல் மற்றும் தகவல் தொடர்பு எஃகு கட்டமைப்புகள் துறையில் ஆழமாக கவனம் செலுத்துகிறது. நெடுஞ்சாலை கேன்ட்ரி மற்றும் கான்டிலீவர்ஸ் ஆகியவை அதன் முக்கிய தயாரிப்பு வரிசைகளில் ஒன்றாகும், அவை நெடுஞ்சாலை மெயின்லைன்கள், இன்டர்சேஞ்ச் மேம்பாலங்கள், டோல் ஆகியவற்றை உள்ளடக்கியது. நிலையங்கள், ETC பாதைகள் மற்றும் பிற காட்சிகள்.

தயாரிப்புகள் Q355B உயர் வலிமை எஃகு அடிப்படைப் பொருளாகப் பயன்படுத்துகின்றன ஒருங்கிணைந்த ஹாட்-டிப் கால்வனைசிங் செயல்முறை, மற்றும் JTG D81 மற்றும் GB/T 23827 போன்ற தேசிய தரநிலைகளை கண்டிப்பாக பின்பற்றவும்.

அவர்கள் வலுவான காற்று எதிர்ப்பு, அரிப்பு எதிர்ப்பு மற்றும் எளிதான ஒருங்கிணைப்பு அம்சங்களை ஒருங்கிணைத்து, தேவைகளை பூர்த்தி செய்யும் திறன் கொண்டது 120 கிமீ/ம நெடுஞ்சாலைத் தெரிவுநிலை மற்றும் முழு பலவழிக் கவரேஜ், ஸ்மார்ட் போக்குவரத்தின் கட்டுமானத்திற்கு பங்களிக்கிறது உள்கட்டமைப்பு.

அளவுரு விவரக்குறிப்புகள்

தேர்வு பரிந்துரைகள்

காட்சி மூலம் தேர்வு

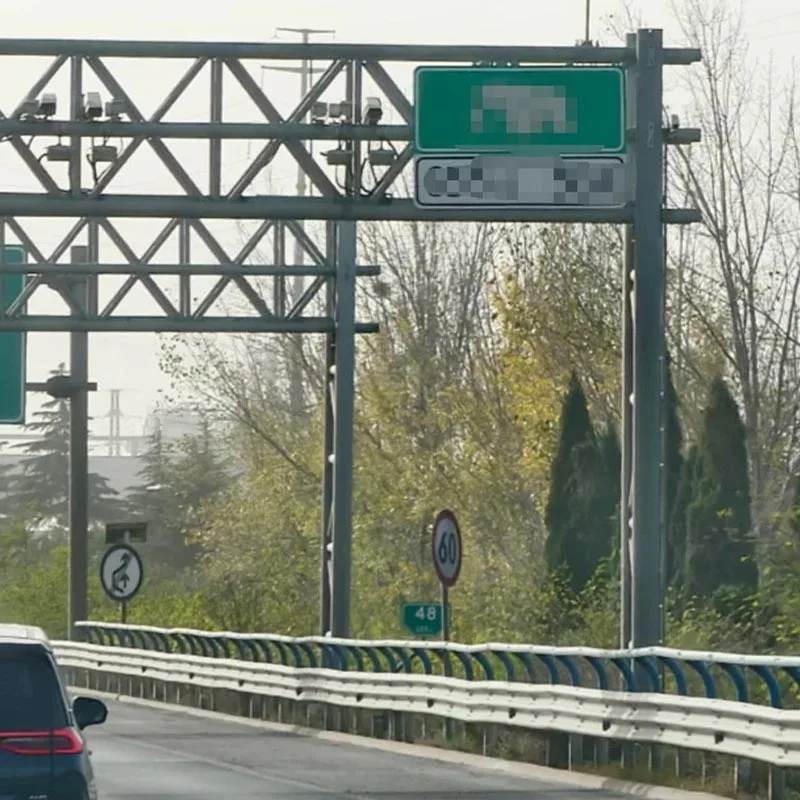

அதிவேக மெயின்லைன் / இன்டர்சேஞ்ச் ஹப்: 10-25மீ பீம் இடைவெளியுடன், இரட்டை நெடுவரிசை மூலைவிட்டத்துடன், கேன்ட்ரி வகையைத் தேர்வு செய்யவும் ஆதரவு அமைப்பு, பல பாதைகளை உள்ளடக்கியது, ETC மற்றும் பெரிய வழிகாட்டி அடையாளங்களுடன் இணக்கமானது, 120km/h பார்வையை உறுதி செய்கிறது தூரம்.

பல வழித்தட டிரங்க் சாலை / சென்ட்ரல் டிவைடர்: இரட்டை கிடைமட்ட கைகள் போக்குவரத்திற்கு சேவை செய்யும் இரட்டை கான்டிலீவர் துருவங்களை தேர்வு செய்யவும் இரு திசைகளிலும், இடத்தைச் சேமிப்பது மற்றும் பெரிய தடை/குறிப்பு அறிகுறிகளுடன் இணக்கமானது.

ஒற்றைப் பாதை / சரிவு / சேவை பகுதி:ஒற்றை கான்டிலீவர் கம்பம், கம்பத்தின் உயரம் 6.5–8.0 மீ, கான்டிலீவர் 2–4.5 மீ, இலகுரக தழுவல், சாலையோர இடத்தை ஆக்கிரமிக்காது.

சுற்றுச்சூழல் மூலம் தேர்வு

கடற்கரை / அதிக உப்பு மூடுபனி / தொழில்துறை பகுதி: கேன்ட்ரி மற்றும் கான்டிலீவர் துருவங்கள் இரண்டும் ஹாட் டிப் கால்வனைசிங் மற்றும் பவுடரைப் பயன்படுத்துகின்றன இரட்டை அரிப்பு பாதுகாப்புக்கான பூச்சு, துத்தநாக அடுக்கு தடிமன் ≥85μm, சேவை வாழ்க்கையை 30% நீட்டிக்கும்.

அதிக காற்று பகுதி / அதிக சுமை சாலை: Q355B பேஸ் மெட்டீரியலை விரும்புங்கள், கேன்ட்ரி பீம்கள் வலுவூட்டப்பட்டு 12மிமீ வரை தடிமனாக இருக்கும், கான்டிலீவர் துருவ சுவர் தடிமன் ≥8மிமீ, முறுக்கு மற்றும் வெட்டு எதிர்ப்பை அதிகரிக்கிறது.

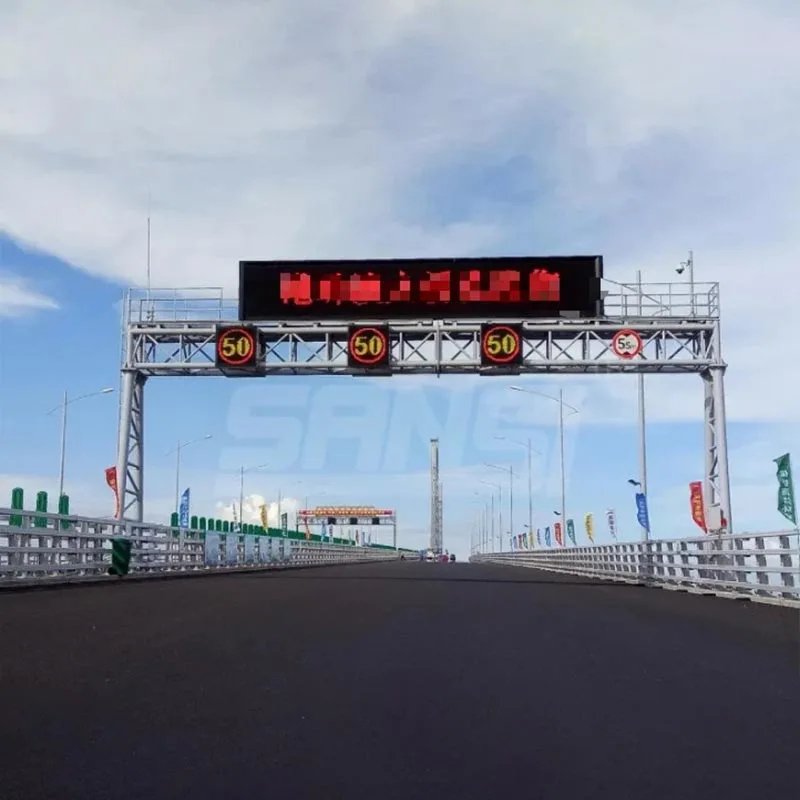

ஸ்மார்ட் ஒருங்கிணைப்பு: கண்காணிப்பு, RSU மற்றும் வானிலை நிலையங்களுக்கு நிறுவல் இடைமுகங்களை Gantries ஒதுக்கியுள்ளது; நெடுஞ்சாலை Gantry மற்றும் Cantilevers மாறி தகவல் பேனல்களை ஒருங்கிணைத்து, கட்டுமானத்தை எளிதாக்குகிறது.

பேக்கேஜிங் மற்றும் ஷிப்பிங்

பேக்கேஜிங் திட்டம்

கூறு பாதுகாப்பு: கதவு சட்ட பத்திகள்/பீம்கள் மற்றும் கான்டிலீவர் கைகளின் இரு முனைகளிலும் பிளாஸ்டிக் பாதுகாப்பு தொப்பிகளை இணைக்கவும்; கால்வனேற்றப்பட்ட அடுக்குக்கு சேதம் ஏற்படுவதைத் தடுக்க மர பலகைகளால் விளிம்புகளை மடிக்கவும்.

தொகுத்தல் மற்றும் பாதுகாத்தல்: நீண்ட கூறுகள் எஃகு பட்டைகளால் கட்டப்பட்டிருக்கும், தடுக்க மூட்டுகளில் மென்மையான திணிப்பு சேர்க்கப்பட்டுள்ளது போக்குவரத்தின் போது உருமாற்றம்; கதவு சட்ட கற்றைகள் தொடர்புடைய முன் கூட்டத்துடன் பிரிவுகளில் தொகுக்கப்பட்டுள்ளன வரைபடங்கள்.

லேபிளிங்கை அழிக்கவும்: ஒவ்வொரு கூறுகளும் அதன் எண், விவரக்குறிப்பு மற்றும் நிறுவல் திசையுடன் தெளிப்பு-குறியிடப்பட்டுள்ளது, விரைவாக ஆன்-சைட் சீரமைப்பை எளிதாக்க பேக்கிங் பட்டியலுடன்.

கப்பல் செயல்முறை

உற்பத்திக்குப் பிறகு, கூறுகள் மூன்று நிலை ஆய்வுக்கு உட்படுகின்றன: பரிமாணங்கள், கால்வனேற்றப்பட்ட பூச்சு மற்றும் இயந்திரம் செயல்திறன், இணக்க சான்றிதழ்கள் மற்றும் ஆய்வு அறிக்கைகளை வழங்குதல்.

இணக்கமான தளவாடங்களுடன் கூட்டாளர்; கதவு பிரேம்கள்/நீண்ட கான்டிலீவர் ஆயுதங்கள் பிளாட்பெட் டிரக்குகளை போக்குவரத்துக்காக பயன்படுத்துகின்றன திடீர் பிரேக்கிங் அல்லது கூர்மையான திருப்பங்களால் கூறு இடப்பெயர்ச்சியைத் தவிர்க்க வேகத்தைக் கட்டுப்படுத்துதல்.

Qingdao Anbang New Energy Factory இலிருந்து நேரடி ஏற்றுமதி, நாடு தழுவிய கவரேஜ். பெரிய கதவு-பிரேம் பொருட்களுக்கு முன்னுரிமை அளிக்கப்படுகிறது பிரத்யேக வாகன விநியோகத்திற்காக, 48 மணி நேரத்திற்குள் அனுப்பப்பட்டு, 7-15 நாட்களுக்குள் பெரிய நெடுஞ்சாலைக்கு டெலிவரி செய்யப்படும் நாடு முழுவதும் கட்டுமான தளங்கள்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

நெடுஞ்சாலை கேன்ட்ரி மற்றும் கான்டிலீவர்ஸ் என்ன முக்கிய தரங்களைப் பின்பற்ற வேண்டும்?

அவர்கள் "நெடுஞ்சாலை போக்குவரத்து பாதுகாப்பு வசதி வடிவமைப்பு குறியீடு" JTG D81, "சாலை போக்குவரத்து அடையாள பலகைகள் மற்றும் ஆதரவுகள்" ஆகியவற்றுடன் இணங்க வேண்டும். GB/T 23827, மற்றும் கட்டமைப்பு பாதுகாப்பு மற்றும் அரிப்பை உறுதி செய்ய "ஹாட்-டிப் கால்வனைசிங் தொழில்நுட்ப தேவைகள்" GB/T 13912 எதிர்ப்பு.

கதவு பிரேம்கள் மற்றும் கான்டிலீவர் ஆயுதங்களின் அரிப்பு எதிர்ப்பு செயல்முறை நீண்ட கால ஆயுளை எவ்வாறு உறுதி செய்கிறது?

ஹாட்-டிப் கால்வனைசிங் பயன்படுத்தப்படுகிறது: 450-460 ° C இல் உருகிய துத்தநாகத்தில் மூழ்குதல், சுவர் தடிமன் ≤12mm மூழ்குவதற்கு ≥8 நிமிடங்கள், சராசரி துத்தநாக அடுக்கு தடிமன் ≥85μm, முழு உள் சுவர் கவரேஜ்; கடலோர/அதிக அரிப்பு பகுதிகளுக்கு, கூடுதல் தூள் பூச்சு பயன்படுத்தப்படலாம், 25 ஆண்டுகளுக்கும் மேலான சேவை வாழ்க்கையை அடையலாம்.

நீண்ட கான்டிலீவர் ஆயுதங்கள்/பெரிய கதவு பிரேம்கள் எவ்வாறு கொண்டு செல்லப்பட்டு தளத்தில் நிறுவப்படுகின்றன?

நீண்ட கான்டிலீவர் கைகளை பிரிவுகளில் செயலாக்கலாம் மற்றும் 8.8 தர உயர்-வலிமை போல்ட்களைப் பயன்படுத்தி தளத்தில் இணைக்கலாம், தொழிற்சாலையை விட்டு வெளியேறும் முன் முன்கூட்டியே கூடியது; கதவு பிரேம்கள் பிரிவுகளில் தொகுக்கப்பட்டுள்ளன, அதன்படி தளத்தில் கூடியிருந்தன துத்தநாக அடுக்கை சேதப்படுத்தாமல் இருக்க நைலான் ஸ்லிங்ஸைப் பயன்படுத்தி எண்ணிடுதல் மற்றும் தூக்கப்பட்டது.

சாலை தரம் மற்றும் பாதைகளின் எண்ணிக்கையின் அடிப்படையில் மாடல்களை எவ்வாறு தேர்ந்தெடுப்பது?

நெடுஞ்சாலை/முதன்மைச் சாலைகள், ≥5.5m குறைவான அனுமதியுடன், கான்டிலீவர் அல்லது கதவு சட்ட வகைகளுக்கு முன்னுரிமை அளிக்க வேண்டும்; இரண்டாம் நிலை சாலைகள் குறுகிய கான்டிலீவர்களை தேர்வு செய்யலாம்; பல வழித்தடங்கள் (≥4 பாதைகள்) பரிமாற்றங்கள் கதவு பிரேம்களைப் பயன்படுத்த வேண்டும், ஒற்றைப் பாதை/வளைவுகள் பயன்படுத்த வேண்டும் ஒற்றை கான்டிலீவர்கள், பார்வை தூரம் மற்றும் செலவு-செயல்திறனை சமநிலைப்படுத்துதல்.

எந்த அறிவார்ந்த போக்குவரத்து சாதனங்களை தயாரிப்புகளுடன் ஒருங்கிணைக்க முடியும்?

கதவு பிரேம்கள் ETC ஆண்டெனாக்கள், HD கண்காணிப்பு, RSU V2X சாதனங்கள் மற்றும் மாறி செய்தி அடையாளங்களை ஒருங்கிணைக்க முடியும்; கான்டிலீவர் ஆயுதங்கள் முடியும் எல்இடி விளக்குகள் மற்றும் வாகனக் கண்டறியும் கருவிகள் பொருத்தப்பட்டிருக்கும் கட்டுமானம்.
