சீனாவில் நீடித்த டேன்ஜென்ட் டவர் தொழிற்சாலை

ஓவர்ஹெட் டிரான்ஸ்மிஷன் லைன்களின் முக்கிய முதுகெலும்பு வகை கோபுரமாக, நெட்வொர்க் முழுவதும் உள்ள மொத்த டிரான்ஸ்மிஷன் டவர்களில் 80% க்கும் அதிகமானவை நேர்கோட்டு கோபுரம் ஆகும். பவர் கிரிட் உள்கட்டமைப்பு, புதிய ஆற்றல் ஆலை பரிமாற்றம் மற்றும் நகர்ப்புற-கிராம மின் கட்டத்தை மேம்படுத்தும் திட்டங்களில் இது மிகவும் பரவலாகப் பயன்படுத்தப்படும் அடிப்படை கோபுர வகையாகும்.

Qingdao Anbang புதிய ஆற்றல், ஷான்டாங் எஃகு கட்டமைப்பு உற்பத்தித் தளம் மற்றும் தேசிய உயர் தொழில்நுட்ப நிறுவனத்தின் தொழில்நுட்பக் குவிப்பு ஆகியவற்றை நம்பி, முழு டிரான்ஸ்மிஷன் ஸ்டீல் கட்டமைப்பு தொழில் சங்கிலியின் ஆராய்ச்சி மற்றும் உற்பத்தியில் ஆழமாக ஈடுபட்டுள்ளது.

எங்கள் தொழிற்சாலையானது 35kV, 110kV, 220kV மற்றும் 330kV ஆகியவற்றின் பிரதான டிரான்ஸ்மிஷன் நிலைகளை உள்ளடக்கிய, முழு மின்னழுத்த அளவிலான நேர்கோட்டு கோண எஃகு கோபுர தயாரிப்புகளை உருவாக்கியுள்ளது.

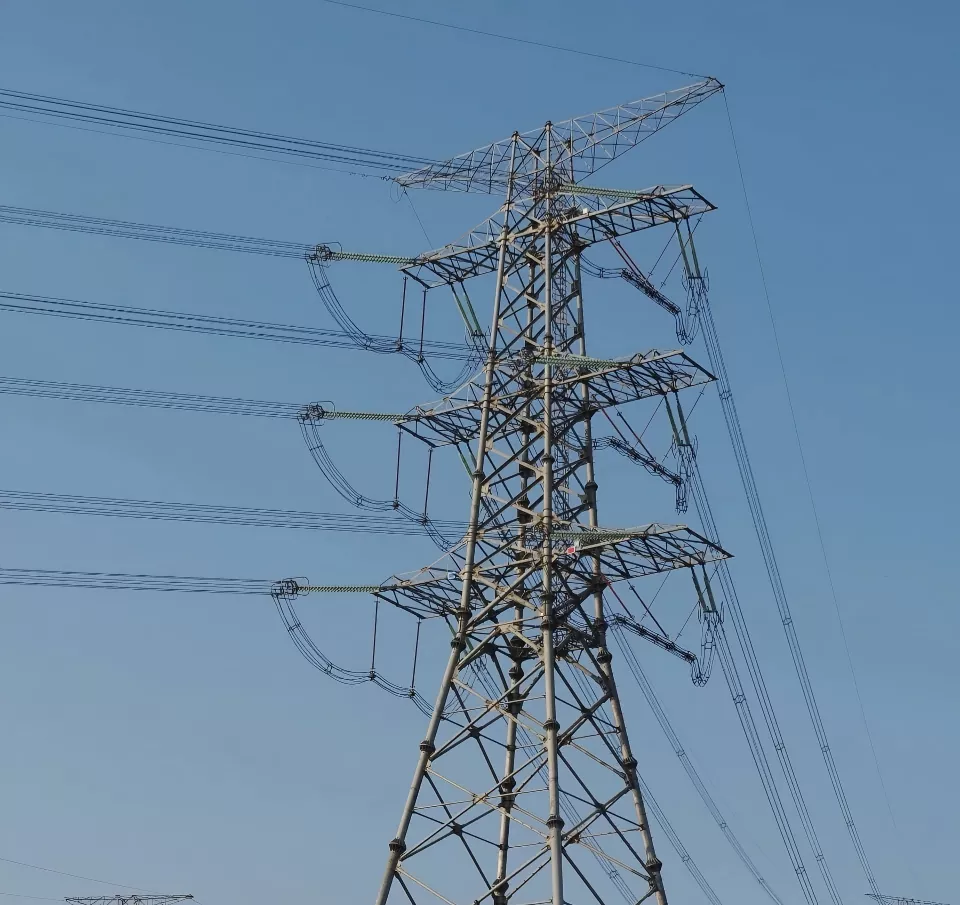

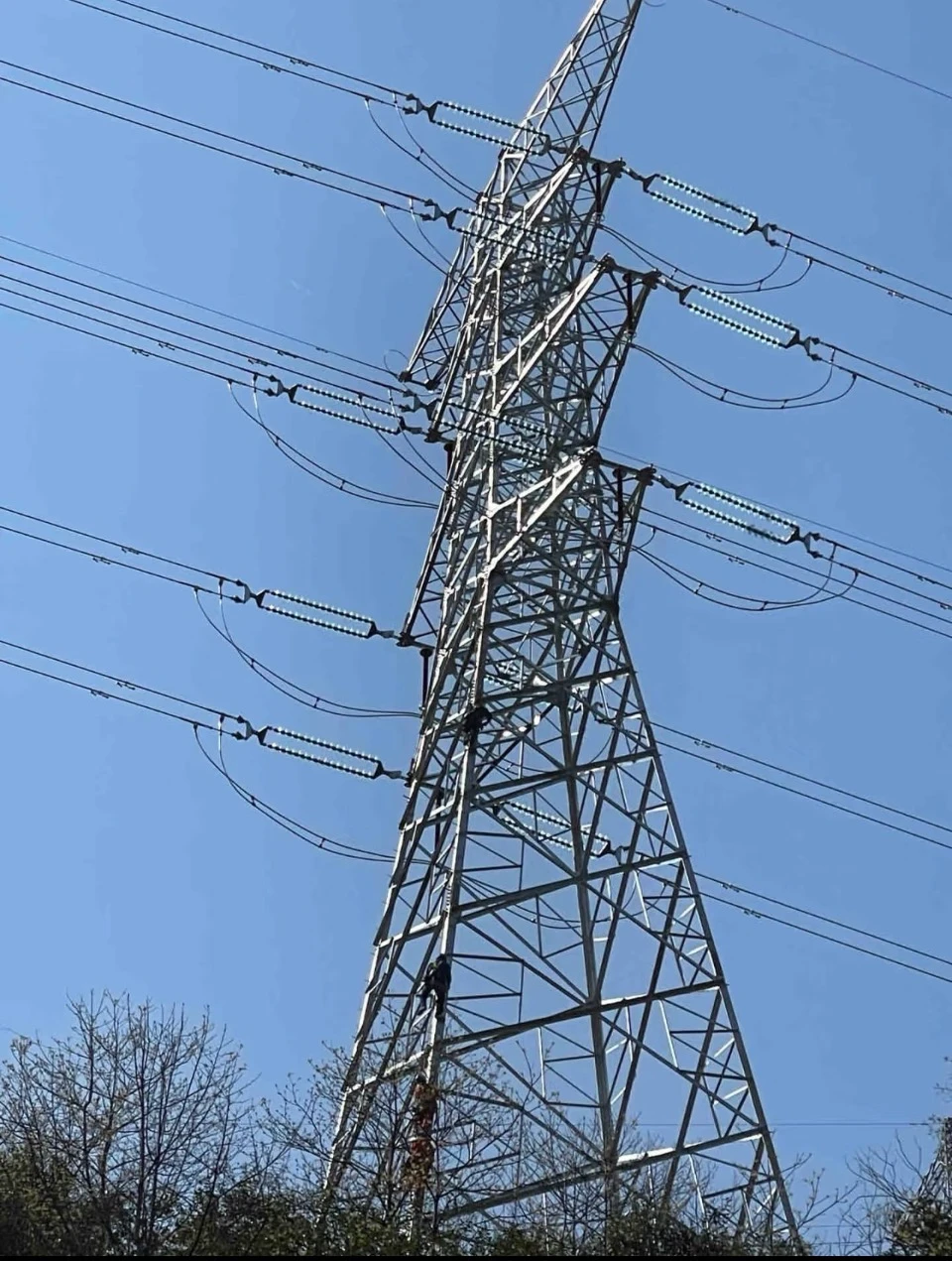

டேன்ஜென்ட் டவர் என்றால் என்ன?

Anbang Tangent Towers நேரான பரிமாற்றப் பிரிவுகளுக்கான பிரத்யேக சுமை தாங்கும் கட்டமைப்புகளாக நிலைநிறுத்தப்படுகின்றன, அவை கடத்திகள் மற்றும் தரை கம்பிகள், பனி சுமைகள் மற்றும் கிடைமட்ட காற்று சுமைகளின் எடையை மட்டுமே தாங்கும், நீளமான பதற்றம் மற்றும் கோடுகளின் கோண அழுத்தத்தை தாங்காது.

இலகுரக டிரஸ் மெக்கானிக்கல் டிசைன், அனைத்து நிலை வானிலை-எதிர்ப்பு எதிர்ப்பு அரிப்பை, துல்லியமான கட்டமைப்பு தேர்வுமுறை மற்றும் வசதியான கட்டுமானம் மற்றும் பராமரிப்பு ஆகியவற்றில் கவனம் செலுத்துகிறது, அவை சமவெளிகள், மலைகள், மலைகள், கடலோர உயர் ஈரப்பதம் மற்றும் உப்பு-தெளிப்பு பூங்கா சூழல்கள் மற்றும் புதிய எரிசக்தி பூங்கா சூழல்கள் போன்ற பல்வேறு உள்கட்டமைப்பு சூழ்நிலைகளுக்கு ஏற்றதாக இருக்கும்.

அவை ஒரு நிலையான, நீண்ட கால மற்றும் செலவு குறைந்த எஃகு கட்டமைப்பு ஆதரவு அமைப்பை நீண்ட தூர பரிமாற்ற தாழ்வாரங்களுக்கு வழங்குகின்றன, ஒரே நேரத்தில் ஒளிமின்னழுத்த மற்றும் காற்றாலை மின் விநியோகம், நகர்ப்புற-கிராமப்புற கட்ட மாற்றம் மற்றும் மாகாணங்களுக்கு இடையேயான மின் நெட்வொர்க்கிங் ஆகியவற்றிற்கான திட்டத் தேவைகளைப் பூர்த்தி செய்கின்றன.

எங்கள் முழு தொடர் டவர் விவரக்குறிப்பு அமைப்பு

1. குறைந்த மின்னழுத்த வழக்கமான தொடர் (35kV/110kV)

முக்கியமாக மேற்கூறிய இசட் வடிவ மற்றும் எளிமைப்படுத்தப்பட்ட உலர் வகை கோபுரங்கள், குறைந்த மற்றும் இலகுரக டவர் உடல்கள், சிறிய அடித்தளம் தடம், நகர்ப்புற மற்றும் கிராமப்புற விநியோக நெட்வொர்க்குகளுக்கு ஏற்றது, டவுன்ஷிப் டிரான்ஸ்மிஷன் கிளைகள் மற்றும் சிறிய அருகிலுள்ள கிரிட்-இணைக்கப்பட்ட புதிய ஆற்றல் திட்டங்கள்.

2. உயர் மின்னழுத்த டிரங்க் தொடர் (220kV/330kV)

நிலையான உலர் வகை மற்றும் கோப்பை வடிவிலான நேரான கோபுரங்கள், உகந்த குறுக்கு கை இடைவெளி மற்றும் காப்பு ஒருங்கிணைப்பு தூரம், போதுமான விறைப்பு பணிநீக்கம், மின் கட்டத்தின் முக்கிய டிரான்ஸ்மிஷன் கோடுகள், குறுக்கு பிராந்திய டிரான்ஸ்மிஷன் டிரங்க் லைன்கள் மற்றும் பெரிய காற்று மற்றும் சூரிய மின் நிலையங்களின் வெளிச்செல்லும் கோடுகள்.

3. சிறிய சிறப்புத் தொடர்

குறுகிய-அடிப்படையிலான கச்சிதமான நேரான கோபுரங்கள், டவர் ரூட் ஸ்பான் மற்றும் காரிடார் கால்தடத்தை குறைத்தல், குறைந்த நில வளங்கள், அருகிலுள்ள குடியிருப்பு பகுதிகள் மற்றும் தடைசெய்யப்பட்ட சுற்றுச்சூழல் தாழ்வாரங்கள் உள்ள பகுதிகளில் திட்டங்களுக்கு ஏற்றது; சிறிய கோணம் மற்றும் சிறிய திருப்பு நிலைகளுடன் இணக்கமானது, வரி அமைப்பில் நெகிழ்வுத்தன்மையை அதிகரிக்கிறது.

4. பொது கட்டமைப்பு அளவுருக்கள்

முக்கிய பொருட்கள் Q345B மற்றும் Q420 உயர் வலிமை கொண்ட குறைந்த-அலாய் ஸ்டீல், முழு டவர் போல்ட்-அசெம்பிள்ட் டிரஸ் அமைப்பு, ட்ரெப்சாய்டல் டேப்பர் டவர் பாடி டிசைன், 18 மீ முதல் 75 மீ வரையிலான கோபுர உயரம், வழக்கமான நீளமான 80 மீ முதல் 400 எம்பி வரை, 405 எல்.டி., 5 ஜி.பி. உற்பத்தி மற்றும் உற்பத்திக்கான வடிவமைப்பு விவரக்குறிப்பு மற்றும் DL/T எஃகு கட்டமைப்பு தொழில் தரநிலைகள்.

முக்கிய தயாரிப்பு நன்மைகள்

(1) கட்டமைப்பு மேம்படுத்தல்

வரையறுக்கப்பட்ட உறுப்பு அமைப்பு உருவகப்படுத்துதல் மற்றும் பகுப்பாய்வு தொழில்நுட்பத்தை நம்பி, கோபுர உடலின் குறுக்குவெட்டு, சாய்ந்த பொருள் ஏற்பாடு மற்றும் கூட்டு அழுத்தம் ஆகியவை பாரம்பரிய தேவையற்ற பொருள் வடிவமைப்பைக் கைவிட்டு, முழுப் பகுதியிலும் உகந்ததாக இருக்கும்.

காற்று எதிர்ப்பு, பூகம்ப எதிர்ப்பு மற்றும் பனி மூடுதல் ஆகியவற்றின் தேசிய சுமை தேவைகளைப் பூர்த்தி செய்யும் நிபந்தனையின் கீழ், கோபுரத்தின் சுய-எடை 12%~18% ஆல் உகந்ததாக உள்ளது, டிரஸ் ஃபோர்ஸ் டிரான்ஸ்மிஷன் பாதை தெளிவாக உள்ளது, மற்றும் திசைதிருப்பல் கட்டுப்பாட்டு துல்லியம் தொழில் சராசரியை விட சிறப்பாக உள்ளது.

அடித்தளத்தின் வேர் திறப்பு சிறியது, நிலவேலை அகழ்வாராய்ச்சி அளவு மற்றும் கான்கிரீட் நுகர்வு ஆகியவை ஒரே நேரத்தில் குறைக்கப்படுகின்றன, இது திட்ட நிலம் கையகப்படுத்துதல் மற்றும் சிவில் கட்டுமான செலவுகளை வெகுவாகக் குறைக்கிறது, மேலும் கட்டமைப்பு பாதுகாப்பு பணிநீக்கம், பொருள் பயன்பாட்டு விகிதம் மற்றும் திட்டச் செலவு ஆகியவற்றுக்கு இடையே உகந்த சமநிலையை அடைகிறது.

(2) அரிப்பை எதிர்க்கும்

Anbang தேசிய தரநிலையான ஹாட்-டிப் கால்வனைசிங் முழு செயல்முறையையும் ஏற்றுக்கொள்கிறது.

எஃகு முழுப் பகுதியிலும் நனைக்கப்படுகிறது, மேலும் துத்தநாக அடுக்கின் தடிமன் சீரான மற்றும் நிலையான ≥ 85μm ஆகும், இது கரையோர உப்பு தெளிப்பு, தொழிற்சாலை அமிலம் மற்றும் காரம், ஈரமான ஒடுக்கம், மழை, பனி மற்றும் உறைதல் மற்றும் பிற சுற்றுச்சூழல் அரிப்பை எதிர்க்க, செயலற்ற மற்றும் சீல் சிகிச்சையுடன் இணைந்து.

தயாரிப்பு வடிவமைப்பு அடிப்படை ஆயுட்காலம் 50 ஆண்டுகள், மற்றும் வெளிப்புற சேவையின் போது அரிப்பு எதிர்ப்பு அடுக்கு மெதுவாக சிதைகிறது, பின்னர் பெயிண்ட் பழுது மற்றும் துரு அகற்றும் செயல்பாடு மற்றும் பராமரிப்பு, முழு வாழ்க்கை சுழற்சியின் செயல்பாடு மற்றும் பராமரிப்பு செலவைக் குறைக்கிறது, மேலும் ஷான்டாங் கடற்கரை, உள்நாட்டில் அதிக ஈரப்பதம் மற்றும் வடக்கில் கடுமையான குளிர் மற்றும் பனி போன்ற சிக்கலான பிராந்திய சூழல்களுக்கு ஏற்றது.

(3) சுய-வளர்ச்சியடைந்த பாதுகாப்பு காப்புரிமை அமைப்பு

Anbang New Energy இன் மறுசுழற்சி செய்யக்கூடிய மலையேற்ற எதிர்ப்பு காப்புரிமை பெற்ற அமைப்புடன், கோபுரத்தில் உள்ளிழுக்கக்கூடிய அணுகல் மிதி பொருத்தப்பட்டுள்ளது, இது தானாக மறுசுழற்சி செய்யப்பட்டு தினசரி சும்மா இருக்கும் போது மறைத்து, விதிமுறைகளை மீறும் வகையில் பொருத்தமற்ற பணியாளர்கள் ஏறுவதைத் தடுக்கிறது.

தொழில்முறை செயல்பாடு மற்றும் பராமரிப்பு பணியாளர்கள் மட்டுமே பராமரிப்பு சேனலைத் திறந்து விரிவுபடுத்த முடியும், உயர்-உயரப் பணியின் பாதுகாப்பு மற்றும் பொதுப் பாதுகாப்புக் கட்டுப்பாடு, பாதுகாப்பு இல்லாமல் பாரம்பரிய கோபுரங்களின் பாதுகாப்பு இடைவெளிகளை நிரப்புதல் மற்றும் எளிதாக ஏறுதல் மற்றும் மின் கட்டத்தின் பாதுகாப்பு தரப்படுத்தலின் தேவைகளைப் பூர்த்தி செய்தல்.

(4) முன் தயாரிக்கப்பட்ட மட்டு உற்பத்தி

முழு கோபுர கூறு தொழிற்சாலையும் வெறுமையாக்குதல், குத்துதல் மற்றும் முன்-அசெம்பிளி ஆகியவற்றை தரப்படுத்துகிறது, மேலும் அனைத்து போல்ட் துளைகளும் துல்லியமாக பொருந்துகின்றன, மேலும் தளத்தில் இரண்டாம் நிலை வெட்டுதல் மற்றும் வெல்டிங் தேவையில்லை, மேலும் தூய போல்ட் பிளவு மற்றும் அசெம்பிளி தேவை.

கூறுகளை இலகுவாகப் பிரித்தல், சாலைப் போக்குவரத்தில் எந்தப் பிரச்சனையும் இல்லை, மற்றும் கரடுமுரடான மலைப்பாங்கான சாலைப் பிரிவுகளின் வசதியான இடமாற்றம்.

எளிமைப்படுத்தப்பட்ட நிறுவல் செயல்முறை, சுருக்கப்பட்ட உயர்-உயர வேலை நேரம், மற்றும் ஒத்திசைவாக குறைக்கப்பட்ட கட்டுமான மனிதவளம் மற்றும் கட்டுமான கால செலவுகள், அவசர மின் கட்டம் பழுது மற்றும் தொகுதி உள்கட்டமைப்பு அவசர திட்டங்கள், வசதியான அகற்றுதல் மற்றும் மாற்றியமைத்தல் மற்றும் கூறுகளை மாற்றுவதற்கு ஏற்றது, மேலும் இரண்டாம் நிலை மறுபயன்பாட்டு மதிப்பைக் கொண்டுள்ளது.

(5) பரந்த அளவிலான சூழல்களுக்கு ஏற்ப

கட்டமைப்பு வடிவமைப்பு பூகம்ப எதிர்ப்பின் 8 நிலைகள், காற்று எதிர்ப்பு நிலைகள் 12 நிலைகள் மற்றும் கடுமையான பனி மூடிய நிலைமைகளை உள்ளடக்கியது.

கடுமையான குளிர் மற்றும் குறைந்த வெப்பநிலை சூழல்களில் எஃகின் கடினத்தன்மை சிதைவதில்லை, மேலும் கடலோர உயர் உப்பு சூழல்களின் கட்டமைப்பு செயல்திறன் நிலையானது.

அடித்தள வடிவம், தோண்டப்பட்ட அடித்தளங்கள், ஸ்லாப் அடித்தளங்கள் மற்றும் ஆழமற்ற புதைக்கப்பட்ட படி அடித்தளங்களுக்கு நெகிழ்வாக மாற்றியமைக்கப்பட்டுள்ளது, இது பெரிய அளவிலான தள மாற்றம் இல்லாமல், மண், சரிவுகள், மலைகள் மற்றும் அடுக்குமாடிகளின் பல புவியியலுக்கு ஏற்றது.

புதிய எரிசக்தி நிலையங்களின் புற பரிமாற்ற தாழ்வாரங்கள் மற்றும் தொலைதூர மலைப் பகுதிகளில் லைன் நெட்வொர்க்கிங் போன்ற தரமற்ற காட்சிகளுக்கு இது ஏற்றது.

(6) தரக் கட்டுப்பாட்டின் முழுச் சங்கிலி

ஒரு தேசிய உயர்-தொழில்நுட்ப நிறுவனமாக, Anbang எஃகு தொழிற்சாலை மறு ஆய்வு, வெற்று துல்லிய சோதனை, வெல்ட் குறைபாடு கண்டறிதல், கால்வனேற்றப்பட்ட அடுக்கு சோதனை மற்றும் சுமை உருவகப்படுத்துதல் சோதனை ஆகியவற்றிற்கான முழு-செயல்முறை தர ஆய்வு அமைப்பை நிறுவியுள்ளது.

ஸ்டேட் கிரிட் மற்றும் சைனா சதர்ன் பவர் கிரிட் ஆகியவற்றின் உற்பத்தித் தரங்களை கண்டிப்பாக பேஞ்ச்மார்க் செய்யவும், உதிரிபாகங்களின் வலுவான பரிமாற்றம் மற்றும் பேட்ச் சப்ளை அளவுகளில் பூஜ்ஜிய விலகல் ஆகியவற்றுடன், கோடுகளின் தொகுப்பின் நிலைத்தன்மையை உறுதிப்படுத்தவும்.

பயன்பாட்டு காட்சிகள்

ஸ்டேட் கிரிட் மற்றும் லோக்கல் பவர் கிரிட் ஆகியவற்றின் உயர் மின்னழுத்த/குறைந்த மின்னழுத்த முதுகெலும்பு நேரான டிரான்ஸ்மிஷன் சேனல்;

ஒளிமின்னழுத்த மின் நிலையங்கள் மற்றும் காற்றாலைகள் புதிய ஆற்றல் சக்தியை சிறப்பு வரிகளுக்கு அனுப்புகின்றன;

நகர்ப்புற மற்றும் கிராமப்புற மின் கட்டத்தை மேம்படுத்துதல், கிராமப்புற கட்டம் மாற்றம் மற்றும் தொழில்துறை பூங்காக்களில் உள்ளக மின் விநியோக பாதைகள்;

மலைப்பாங்கான மலைகள், கடலோர கடற்கரைகள் மற்றும் சுற்றுச்சூழல் இருப்புக்கள் போன்ற தடைசெய்யப்பட்ட தாழ்வாரங்களில் மின் பரிமாற்ற திட்டங்கள்;

ஒரு முழுமையான டிரான்ஸ்மிஷன் அமைப்பை உருவாக்க நீண்ட தூர நேர் கோடுகளின் தொகுதி நெட்வொர்க்கிங் மற்றும் பதற்றம்-எதிர்ப்பு கோபுரங்களை ஆதரிக்கிறது.

நிறுவன ஆதரவு சேவைகள்

Qingdao Anbang புதிய ஆற்றல்ஆரம்ப வரி கணக்கெடுப்பு, கோபுர வகை தனிப்பயனாக்கப்பட்ட வடிவமைப்பு, ஆழமான சரிபார்ப்பு வரைதல், தொழிற்சாலை வெகுஜன உற்பத்தி மற்றும் உற்பத்தி, தளவாடங்கள் வாகன விநியோகம், ஆன்-சைட் நிறுவல் தொழில்நுட்ப வழிகாட்டுதல் மற்றும் பிற்கால செயல்பாடு மற்றும் பராமரிப்பு ஒருங்கிணைந்த சேவைகள் ஆகியவற்றிலிருந்து ஒரு நிறுத்த முழு சங்கிலி தீர்வுகளை வழங்குகிறது.

வெளிநாட்டு ஏற்றுமதி தனிப்பயனாக்கம், தனிப்பயனாக்கப்பட்ட ஆராய்ச்சி மற்றும் தரமற்ற அளவுருக்களின் மேம்பாடு ஆகியவற்றை நாங்கள் ஆதரிக்கிறோம், ஜியாஜோ நுண்ணறிவு உற்பத்தி தொழில்துறை பூங்காவின் உற்பத்தி திறன் நன்மைகளை நம்புகிறோம், பெரிய அளவிலான விரைவான விநியோகத்தை உறுதிசெய்கிறோம், மேலும் நிலையான உற்பத்தி திறன், முழு-சுழற்சி தரத்துடன் கூடிய உள்நாட்டு மற்றும் வெளிநாட்டு மின் உள்கட்டமைப்பு திட்டங்களுக்கு நம்பகமான ஸ்டீல் கட்டமைப்பு ஆதரவை வழங்குகிறோம்.
