தனிப்பயனாக்கப்பட்ட கேபிள் டெர்மினேஷன் டவர் சப்ளையர்

Qingdao Anbang புதிய ஆற்றல்முழு பவர் ஸ்டீல் கட்டமைப்பு தொழில் சங்கிலியில் ஆழ்ந்த நிபுணத்துவம் பெற்றுள்ளது. 35kV முதல் 220kV வரையிலான கிரிட் திட்டங்கள், புதிய ஆற்றல் ஒருங்கிணைப்பு திட்டங்கள் மற்றும் நகர்ப்புற-கிராமப்புற கட்டம் புதுப்பித்தல் ஆகியவற்றிற்காக, ஒருங்கிணைந்த கோண எஃகு மற்றும் ஸ்டீல் டியூப் கேபிள் டெர்மினல் டவர்களைத் தனிப்பயனாக்கி மேம்படுத்துகிறோம். உங்கள் உற்பத்தியாளராக எங்களைத் தேர்வுசெய்து, உங்கள் புதிய திட்டத்திற்கான மேற்கோளைப் பெறுங்கள்!

கேபிள் டெர்மினேஷன் டவர் என்றால் என்ன?

கேபிள் டெர்மினேஷன் டவர்கள் உயர் மின்னழுத்த டிரான்ஸ்மிஷன் மேல்நிலைக் கோடுகளை நிலத்தடி கேபிள் அமைப்புகளுடன் இணைக்கும் முக்கிய மாறுதல் கட்டமைப்புகளாகும்.

பவர் கிரிட்டின் முடிவில் முக்கிய எஃகு கட்டமைப்பு வசதிகளாக சேவை செய்வதால், அவை ஒற்றை-பக்க கடத்தி டென்ஷன் ஆங்கரிங், கேபிள் டெர்மினல் மவுண்டிங், சர்ஜ் அரெஸ்டர் வரிசைப்படுத்தல், லைன் இன்சுலேஷன் ட்ரான்சிஷன் மற்றும் எலக்ட்ரிக்கல் பாதுகாப்பு தனிமைப்படுத்தல் உள்ளிட்ட பல செயல்பாடுகளை மேற்கொள்கின்றன.

அவை துணை மின்நிலைய அணுகல், நகர்ப்புற மேல்நிலை நெட்வொர்க்குகளை நிலத்தடி கோடுகளாக மாற்றுதல் மற்றும் புதிய ஆற்றல் மின் நிலையங்களை கிரிட்டில் ஒருங்கிணைத்தல் ஆகியவற்றுக்கான முக்கியமான கருவியாகும்.

இந்த கோபுரங்கள் வலுவூட்டப்பட்ட கட்டமைப்பு இயக்கவியல் வடிவமைப்பு, ஒருங்கிணைந்த மின் பாதுகாப்பு தளவமைப்பு மற்றும் கடலோர வானிலை-எதிர்ப்பு எதிர்ப்பு அரிப்பு அமைப்புகளை உள்ளடக்கியது. பெரிய நில ஆக்கிரமிப்பு, போதிய மன அழுத்தத்தை நீக்குதல், வரையறுக்கப்பட்ட செயல்பாடு மற்றும் பராமரிப்பு இடம் மற்றும் மோசமான சுற்றுச்சூழல் தகவமைப்பு போன்ற பாரம்பரிய முனைய கோபுர சிக்கல்களை அவை தீர்க்கின்றன.

எங்களுடைய தீர்வுகள் இயந்திர சுமை தாங்குதல், மின் காப்பு, தளம் தழுவல் மற்றும் நீண்ட கால நிலைத்தன்மை ஆகியவற்றில் விரிவான மேம்படுத்தல்களை வழங்குகின்றன, மின் கட்டத்தின் இறுதி இணைப்புகளுக்கு உயர் நம்பகத்தன்மை கொண்ட ஒருங்கிணைந்த தீர்வுகளை வழங்குகின்றன.

தயாரிப்பு வகைகள்

1. ஸ்டீல் மோனோபோல் கேபிள் டெர்மினேஷன் டவர்

Q355B உயர்-வலிமை கொண்ட எஃகு குழாய்களை முக்கிய பொருளாகப் பயன்படுத்தி, ஒற்றை-நெடுவரிசை எஃகு குழாய் அமைப்புடன் வடிவமைக்கப்பட்டுள்ளது. ஒட்டுமொத்த வடிவமைப்பு எளிமையானது மற்றும் குறைந்த இடத்தை ஆக்கிரமித்து, சிறிய நகர்ப்புற பகுதிகள் மற்றும் அதிக நிலப்பரப்பு தேவைகள் கொண்ட காட்சிகளுக்கு ஏற்றது.

கோபுர உயரத்தை தேவைக்கேற்ப தனிப்பயனாக்கலாம் (8m-25m), 35kV-110kV மின்னழுத்த நிலைகளுக்கு ஏற்றது, அதிக காற்று சுமை எதிர்ப்பு, வசதியான நிறுவல் மற்றும் திறமையான செயல்பாடு மற்றும் பராமரிப்பு ஆகியவற்றின் நன்மைகளை வழங்குகிறது.

இது ஒரு ஒருங்கிணைந்த முனைய மவுண்டிங் பிளாட்ஃபார்ம் மற்றும் மின்னல் பாதுகாப்பு கிரவுண்டிங் சிஸ்டம், ஹாட்-டிப் கால்வனைசிங் மற்றும் மூடிய பூச்சு தொழில்நுட்பத்தைப் பயன்படுத்தி அரிப்பு பாதுகாப்புடன் உள்ளது.

இது நகர்ப்புற பச்சை பெல்ட்கள், துணை மின்நிலைய வேலிகள், தொழில்துறை பூங்காக்கள் மற்றும் பிற குறுகிய தளங்களில் பரவலாகப் பயன்படுத்தப்படலாம், அழகியலுடன் நடைமுறையை சமநிலைப்படுத்துகிறது, தளத் தேர்வின் சிரமத்தை கணிசமாகக் குறைக்கிறது.

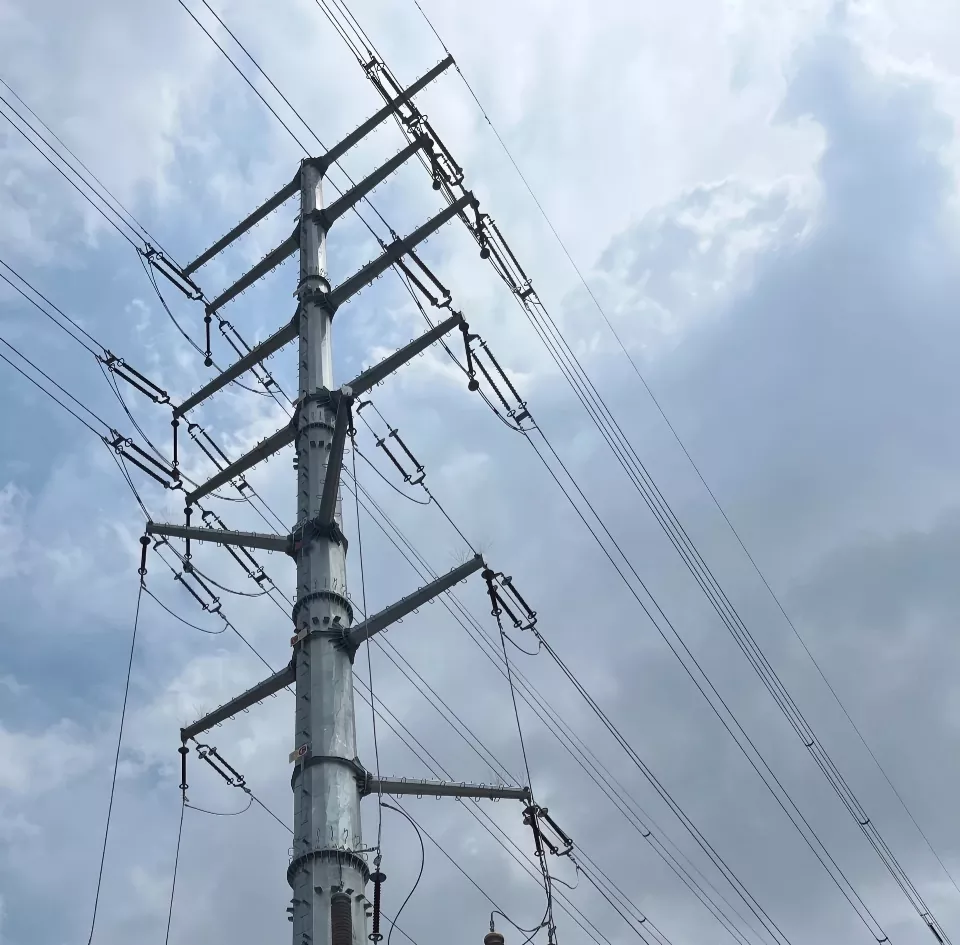

2. மல்டி சர்க்யூட் கேபிள் ரைசர் துருவம்

110kV-220kV உயர் மின்னழுத்த நிலைகளுக்கு ஏற்றவாறு, ஒரே நேரத்தில் 2-4 சுற்றுகளை ஆதரிக்கும், மல்டி-சர்க்யூட் கேபிள் ரைசர் தேவைகளுக்காக குறிப்பாக வடிவமைக்கப்பட்டுள்ளது. இது ஒரு மட்டு துருவ அமைப்பைப் பயன்படுத்துகிறது, கேபிள் டெர்மினல் மவுண்டிங், லீட் டிரான்சிஷன் மற்றும் மின் பாதுகாப்பு தனிமைப்படுத்தும் செயல்பாடுகளை இணைக்கிறது.

துருவமானது அழுத்த விநியோகத்திற்காக உகந்ததாக உள்ளது மற்றும் பல முன்பதிவு செய்யப்பட்ட முனைய மவுண்டிங் புள்ளிகள் மற்றும் பராமரிப்பு தளங்களுடன் பல சுற்றுகளின் சமநிலையற்ற பதற்றத்தைத் தாங்கும்.

மல்டி சர்க்யூட் கேபிள் ரைசர் கம்பம்புதிய எரிசக்தி நிலையங்கள் மற்றும் நகர்ப்புற விநியோக வலையமைப்பு விரிவாக்கம் ஆகியவற்றில் மல்டி-சர்க்யூட் கிரிட் ஒருங்கிணைப்புக்கு ஏற்றது, பல ஒற்றை-சுற்று வசதிகளை உருவாக்க வேண்டிய அவசியத்தை நீக்குகிறது, திட்ட நில பயன்பாடு மற்றும் கட்டுமான செலவுகளை திறம்பட சீராக்குகிறது, மையப்படுத்தப்பட்ட மேலாண்மை மற்றும் பல-சுற்று கோடுகளின் திறமையான பராமரிப்பு ஆகியவற்றை அடைகிறது.

3. கேன்ட்ரி வகை கேபிள் டெர்மினேஷன் டவர்

110kV-220kV மின்னழுத்த நிலைகளுக்கு ஏற்ற தனிப்பயனாக்கக்கூடிய இடைவெளியுடன் (10m-30m) இரட்டை நெடுவரிசை கேன்ட்ரி கட்டமைப்பை ஏற்றுக்கொள்கிறது, வலுவான சுமை தாங்கும் திறன் மற்றும் போதுமான மின் பாதுகாப்பு தூரத்தை வழங்குகிறது. பெரிய கொள்ளளவு கொண்ட கேபிள் டெர்மினல் மவுண்டிங் மற்றும் நீண்ட தூர மேல்நிலைக் கோடுகள் மற்றும் நிலத்தடி கேபிள்களுக்கு இடையே உள்ள மாறுதல் முனைகளுக்கு முக்கியமாகப் பயன்படுத்தப்படுகிறது.

கேன்ட்ரி கிராஸ்பீம் பல முன்பதிவு செய்யப்பட்ட மவுண்டிங் புள்ளிகளைக் கொண்டுள்ளது, ஒரே நேரத்தில் பல கேபிள் டெர்மினல்கள் மற்றும் அரெஸ்டர்களை ஆதரிக்கும் திறன் கொண்டது, துணை மின்நிலைய விற்பனை நிலையங்கள் மற்றும் பெரிய அளவிலான திட்டங்களுக்கு குறுக்கு-மண்டல வரி முனைய இணைப்புகளுக்கு ஏற்றது.

இது சிறந்த கட்டமைப்பு நிலைத்தன்மையைக் கொண்டுள்ளது, தீவிர வானிலைச் சுமைகளைத் தாங்கக்கூடியது, ஸ்டேட் கிரிட் மற்றும் தெற்கு கிரிட் ஆகியவற்றின் பெரிய பவர் கிரிட் திட்டங்களின் ஏற்றுக்கொள்ளும் தரத்தை பூர்த்தி செய்கிறது, மேலும் அதிக சுமை, அதிக நம்பகத்தன்மை கொண்ட மின் பரிமாற்றத் தேவைகளுக்கு ஏற்றது.

4. 132kV டிரான்சிஷன் டிரான்ஸ்மிஷன் டவர்

டெர்மினல் டவர் மற்றும் டிரான்ஸ்மிஷன் டவரின் இரட்டை செயல்பாடுகளை ஒருங்கிணைத்து, மேல்நிலைக் கோடுகள் மற்றும் நிலத்தடி கேபிள்களுக்கு இடையே உள்ள மாற்றத்தை மையமாகக் கொண்டு, 132kV மின்னழுத்த நிலைகளுக்குத் தனிப்பயனாக்கப்பட்டது. இது கேபிள் டெர்மினல் மவுண்டிங், இன்சுலேஷன் டிரான்சிஷன் ஆகியவற்றைக் கையாளுகிறது.

கோபுரம் ஒரு கோண எஃகு லேட்டிஸ் அல்லது எஃகு குழாய் ஒருங்கிணைந்த கட்டமைப்பைப் பயன்படுத்துகிறது, போதுமான அழுத்தத்தை நீக்குகிறது, DL/T மின் தொழில் தரநிலைகளுக்கு இணங்குகிறது. அரிப்பு எதிர்ப்பு அமைப்பு வெவ்வேறு பிராந்திய சூழ்நிலைகளுக்கு சிறப்பாக உகந்ததாக உள்ளது, மேலும் இது 132kV புதிய ஆற்றல் கட்டம் ஒருங்கிணைப்பு, நகர்ப்புற மற்றும் கிராமப்புற கட்டம் புதுப்பித்தல் மற்றும் தொழில்துறை பூங்கா அர்ப்பணிக்கப்பட்ட லைன் மாற்றங்கள், சீரான மாற்றம் மற்றும் பாதுகாப்பான பரிமாற்றத்தை உறுதிசெய்தல், உலகளாவிய தன்மை மற்றும் சிறப்பு தழுவல் ஆகியவற்றிற்கு பரவலாக பயன்படுத்தப்படலாம்.

முக்கிய பலங்கள்

1. சிறப்பு அமைப்பு

வழக்கமான டிரான்ஸ்மிஷன் கோபுரங்களின் இரு வழி சமச்சீர் விசை வடிவமைப்பிலிருந்து வேறுபட்டது, அன்பாங் கேபிள் டெர்மினல் கோபுரங்கள் ஒரே திசையில் உள்ள சூப்பர்-லார்ஜ் சமநிலையற்ற பதற்றத்திற்காக பிரத்தியேகமாக பலப்படுத்தப்படுகின்றன.

கோபுர உடலின் முக்கிய பொருட்கள், கோபுர கால்கள் மற்றும் விளிம்பு முனைகள் அனைத்தும் குறியாக்கம் செய்யப்பட்டு தடிமனாகவும் மேம்படுத்தப்பட்டதாகவும் உள்ளன, மேலும் கவிழ்ப்பு எதிர்ப்பு மற்றும் முறுக்கு எதிர்ப்பு செயல்திறன் பொதுவான பதற்றம்-எதிர்ப்பு கோபுர தரநிலைகளை விட அதிகமாக உள்ளது.

அடிப்படை தாங்கும் திறன் பணிநீக்கத்திற்காக ஒதுக்கப்பட்டுள்ளது மற்றும் DL/T பவர் தொழில் விவரக்குறிப்புகளுக்கு ஏற்றது, இது தீவிர காற்று, பனிக்கட்டி மற்றும் நில அதிர்வு சுமைகளை எதிர்க்கும், டெர்மினல் லைன் துண்டிப்பு மற்றும் கோபுரத்தின் மறைக்கப்பட்ட ஆபத்துகளைத் தவிர்க்கும் மற்றும் கட்டமைப்பின் மூல காரணத்திலிருந்து விலகி, மற்றும் மின் கட்டத்தின் இறுதி இணைப்பின் நீண்ட கால நிலையான செயல்பாட்டை உறுதி செய்கிறது.

2. ஒருங்கிணைந்த மேடை வடிவமைப்பு

எங்கள் கேபிள் டெர்மினேஷன் டவர், கேபிள் டெர்மினேஷன்கள், சர்ஜ் அரெஸ்டர்கள் மற்றும் லீட்-இன் டிரான்சிஷன் பிராக்கெட்டுகளுக்கான உள்ளமைக்கப்பட்ட, தரப்படுத்தப்பட்ட தளத்தைக் கொண்டுள்ளது. இந்த வடிவமைப்பு பாரம்பரிய தனித்த முடிப்பு கட்டமைப்புகள், பெருகிவரும் அடைப்புக்குறிகள் மற்றும் தரையிறங்கும் அமைப்புகளை ஒற்றை, ஒருங்கிணைந்த கோபுர அமைப்பில் ஒருங்கிணைக்கிறது.

இந்த வடிவமைப்பு கூடுதல் சிவில் இன்ஜினியரிங் ஆதரவு கட்டமைப்புகளை நிர்மாணிப்பதற்கான தேவையை நீக்குகிறது, இதன் மூலம் தேவையான நிலத் தடத்தை குறைப்பதுடன் கட்டுமான நடைமுறைகள் மற்றும் பொருள் நுகர்வு ஆகியவற்றைக் குறைக்கிறது.

மேலும், இந்த ஒருங்கிணைந்த இயங்குதள வடிவமைப்பு, பாதுகாப்புப் பாதுகாப்பு வசதிகளுடன், செயல்பாடுகள் மற்றும் பராமரிப்புக்கான பிரத்யேக அணுகல் பாதைகளை உள்ளடக்கியது. இது வசதியான உபகரணங்களை நிறுவுதல், வழக்கமான ஆய்வுகள் மற்றும் அவசரகால பழுதுபார்ப்புகளை எளிதாக்குகிறது, இறுதியில் ஒட்டுமொத்த திட்ட மூலதன செலவுகள் மற்றும் நீண்ட கால செயல்பாட்டு மற்றும் பராமரிப்பு செலவுகள் இரண்டையும் குறைக்கிறது.

3. வானிலை எதிர்ப்பு மற்றும் அரிப்பு எதிர்ப்பு அமைப்பு

கோபுரத்தின் முக்கிய அமைப்பு Q355B உயர்-வலிமை, குறைந்த-அலாய் ஸ்டீல் மூலம் கட்டப்பட்டுள்ளது, இது இரட்டை அடுக்கு பாதுகாப்பு செயல்முறையைப் பயன்படுத்துகிறது, இது ஹாட்-டிப் கால்வனைசிங் மற்றும் சீல் செய்யப்பட்ட எதிர்ப்பு அரிப்பு பூச்சு ஆகியவற்றை இணைக்கிறது.

அதிக உப்பு தெளிப்பு, அதிக ஈரப்பதம் மற்றும் வலுவான கடல் காற்று ஆகியவற்றால் வகைப்படுத்தப்படும் கடலோரப் பகுதிகளின் கடுமையான சுற்றுச்சூழல் நிலைமைகளைத் தாங்கும் வகையில் பூச்சு தடிமன் மற்றும் அரிப்பு-எதிர்ப்பு உருவாக்கம் சிறப்பாக ஆன்பாங்கால் மேம்படுத்தப்பட்டுள்ளது.

அனைத்து கட்டமைப்பு போல்ட்கள் மற்றும் விளிம்புகள் ஒரே மாதிரியான அரிப்பு எதிர்ப்பு சீல் சிகிச்சைக்கு உட்படுகின்றன, இது 30 ஆண்டுகளுக்கும் மேலாக வடிவமைக்கப்பட்ட சேவை வாழ்க்கையை உறுதி செய்கிறது.

Anbang உடன் கூட்டுசேர்வது, எதிர்காலத்தில் மீண்டும் பூசுதல் மற்றும் உங்களின் திட்டத்திற்கான கூறுகளை மாற்றுதல் ஆகியவற்றின் அதிர்வெண்ணைக் குறைக்க உதவுகிறது, அதே நேரத்தில் உள்நாட்டு மலைப்பகுதிகள், கடலோர அலைகள் மற்றும் தொழில்துறை பூங்காக்கள் உட்பட பல்வேறு வகையான மிகவும் அரிக்கும் சூழல்களுக்கு முழுமையாக பொருந்தக்கூடிய தன்மையை உறுதி செய்கிறது.

4. குறுகிய-அடிப்படை, இலகுரக தனிப்பயனாக்கம்

குறுகிய தாழ்வாரங்கள், பற்றாக்குறை நில வளங்கள் மற்றும் நகர்ப்புற மின் கட்டங்களுக்குள் அடர்ந்த சுற்றியுள்ள கட்டிடக்கலை ஆகியவற்றின் சவால்களை எதிர்கொள்ளும் வகையில், குறுகிய-அடிப்படையில், சிறிய முனைய கோபுரங்களை நாங்கள் அறிமுகப்படுத்தியுள்ளோம்.

இந்த தயாரிப்புத் தொடரானது உகந்த கோபுர அடிப்படை பரிமாணங்கள் மற்றும் காற்றை எதிர்க்கும் கட்டமைப்பு வடிவமைப்புகளைக் கொண்டுள்ளது, இதன் விளைவாக சிறிய தடம் மற்றும் காற்றின் குறுக்குவெட்டு குறைக்கப்பட்டது.

அனைத்து கட்டமைப்பு சுமை தேவைகள் மற்றும் மின் பாதுகாப்பு அனுமதி தரநிலைகளை முழுமையாக பூர்த்தி செய்யும் அதே வேளையில், இந்த டெர்மினல் கோபுரங்கள் பல்வேறு நகர்ப்புற நில சூழல்களுக்கு நெகிழ்வான தகவமைப்பை வழங்குகிறது-பசுமை பட்டைகள், துணை மின்நிலைய சுற்றளவு சுவர்கள் மற்றும் புதிய எரிசக்தி வசதிகளின் புற பகுதிகள் உட்பட. நகர்ப்புற மின் கட்டத்தை நவீனமயமாக்கும் திட்டங்களின் போது முனைய கோபுரங்களை அமைப்பதில் அடிக்கடி ஏற்படும் சிரமங்களுக்கு அவை நடைமுறை தீர்வை வழங்குகின்றன.

5. அனைத்து மின்னழுத்த நிலைகளிலும் நெகிழ்வான தனிப்பயனாக்கம்

எங்கள் தயாரிப்பு போர்ட்ஃபோலியோ 35kV, 110kV மற்றும் 220kV உட்பட அனைத்து முக்கிய உயர் மின்னழுத்த வகுப்புகளையும் உள்ளடக்கியது மற்றும் கோண எஃகு லட்டு கோபுரங்கள், ஒற்றை-நெடுவரிசை குழாய் எஃகு கோபுரங்கள் மற்றும் மல்டி-சர்க்யூட் கலவை போன்ற பல்வேறு கட்டமைப்பு வடிவமைப்புகளின் தனிப்பயனாக்கலை ஆதரிக்கிறது.

கோபுர உயரம், குறுக்கு கை உள்ளமைவு, இன்சுலேட்டர் இணைப்பு அளவுருக்கள், கிரவுண்டிங் அமைப்புகள் மற்றும் மின்னல் பாதுகாப்பு அமைப்புகள் அனைத்தும் குறிப்பிட்ட தேவைகளுக்கு ஏற்ப வடிவமைக்கப்படலாம்.

அனல் மின் கட்ட ஒருங்கிணைப்பு மற்றும் புதுப்பிக்கத்தக்க ஆற்றல் பரிமாற்றம் (காற்று மற்றும் சூரிய ஒளி) முதல் நகர்ப்புற மற்றும் கிராமப்புற விநியோக வலையமைப்பு விரிவாக்கம் மற்றும் பிராந்தியங்களுக்கிடையேயான முனைய இணைப்புகள் வரையிலான பல்வேறு பொறியியல் திட்டங்களின் தேவைகளைப் பூர்த்தி செய்யும் திறன் கொண்டது—நாங்கள் விரிவான, ஒரே இடத்தில் தனிப்பயனாக்கப்பட்ட விநியோக தீர்வுகளை வழங்குகிறோம்.
