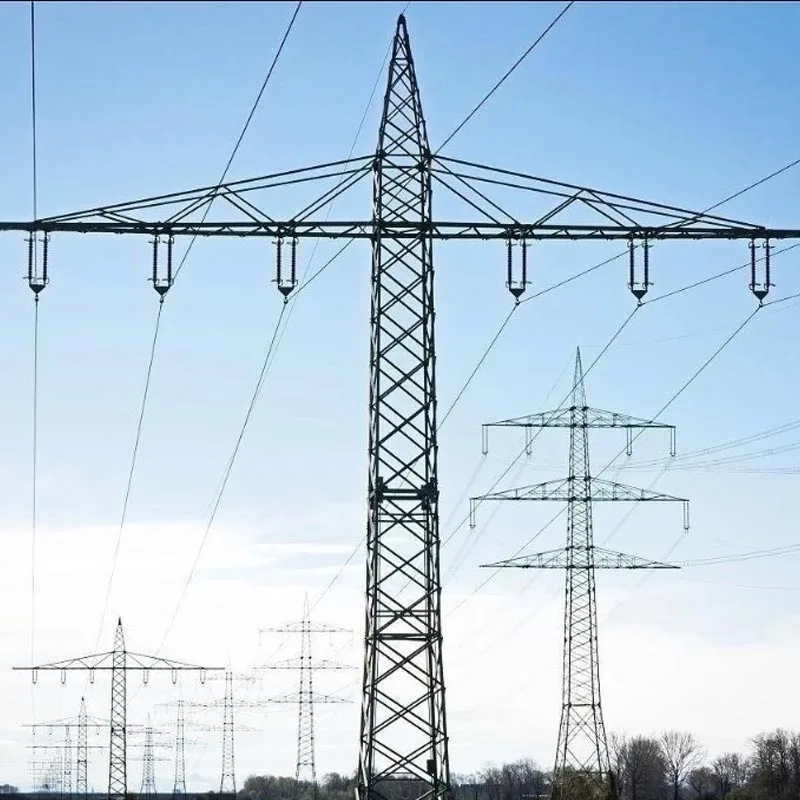

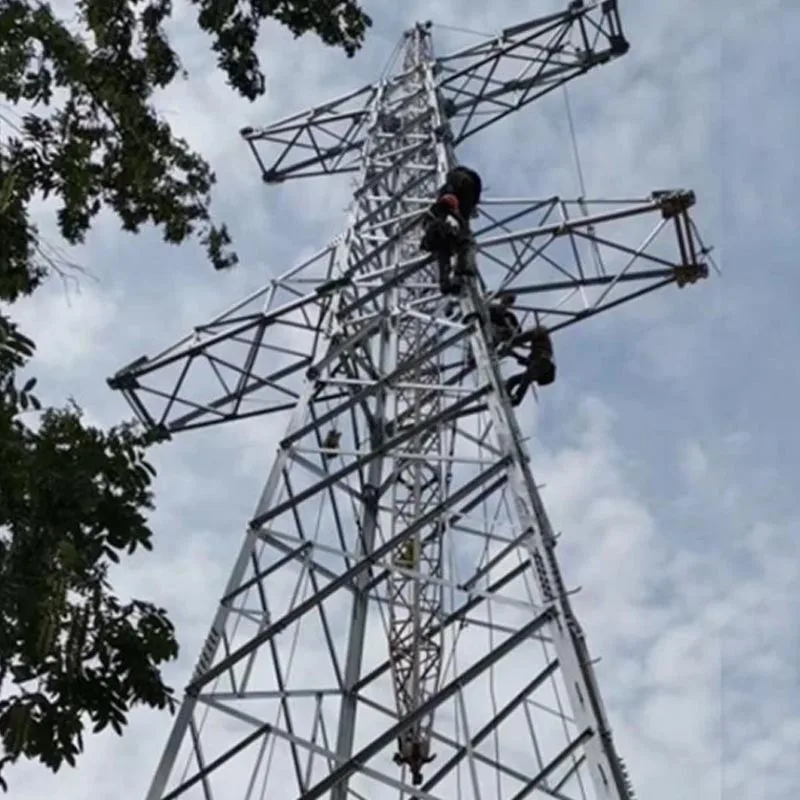

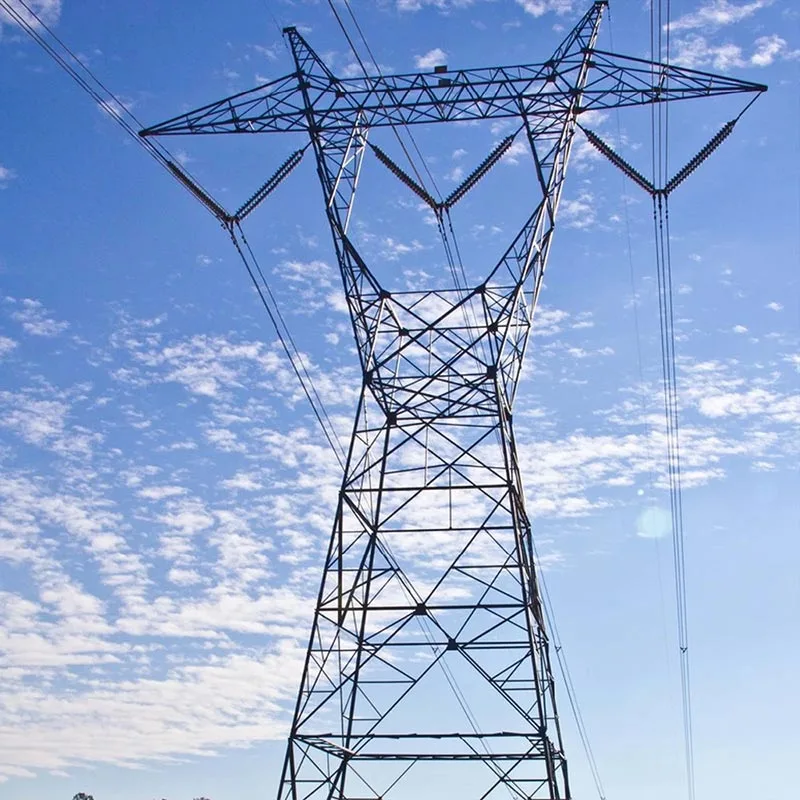

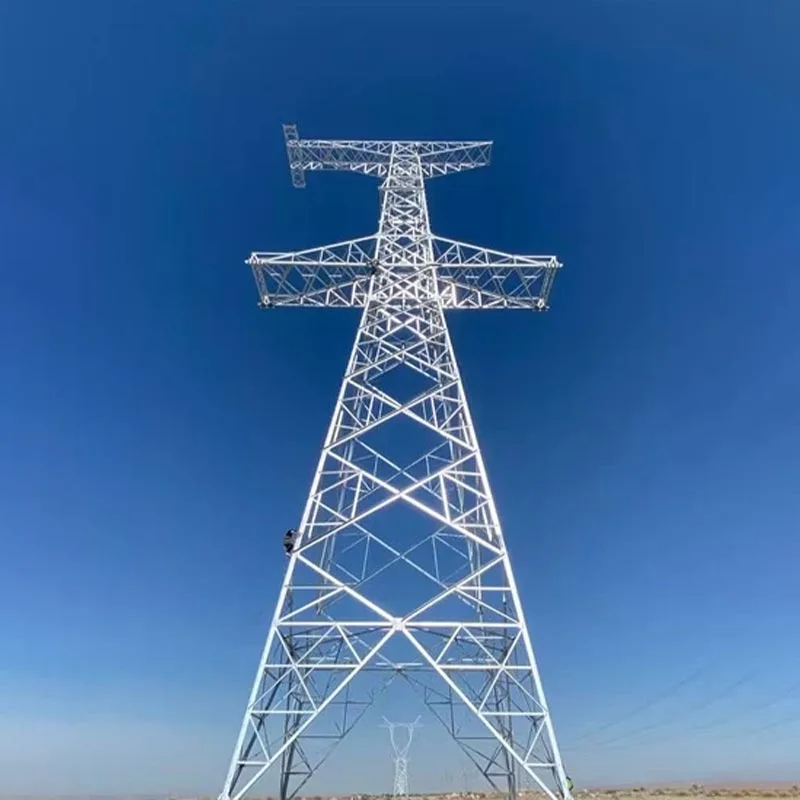

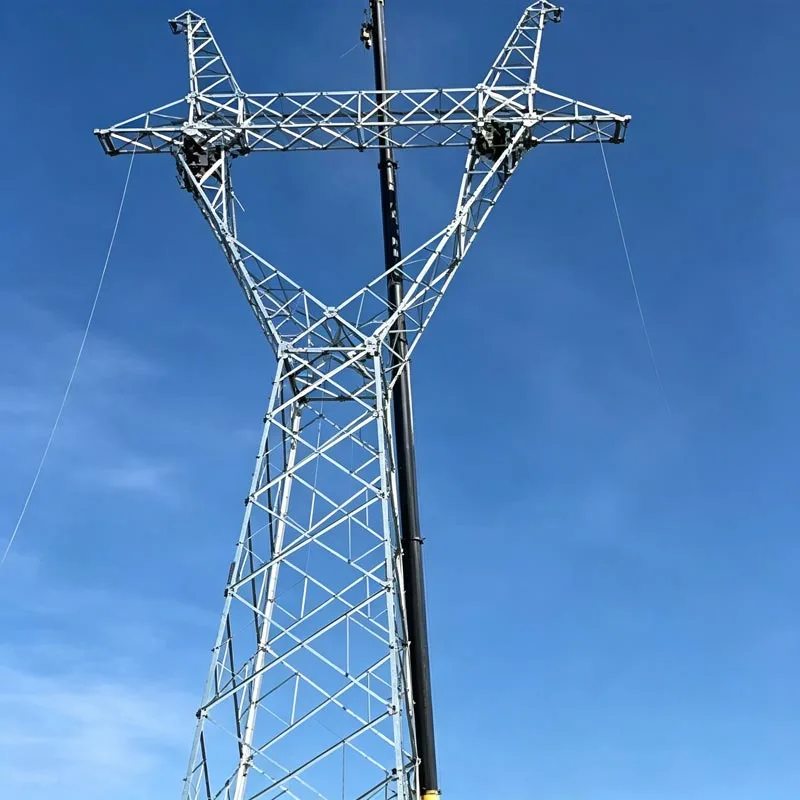

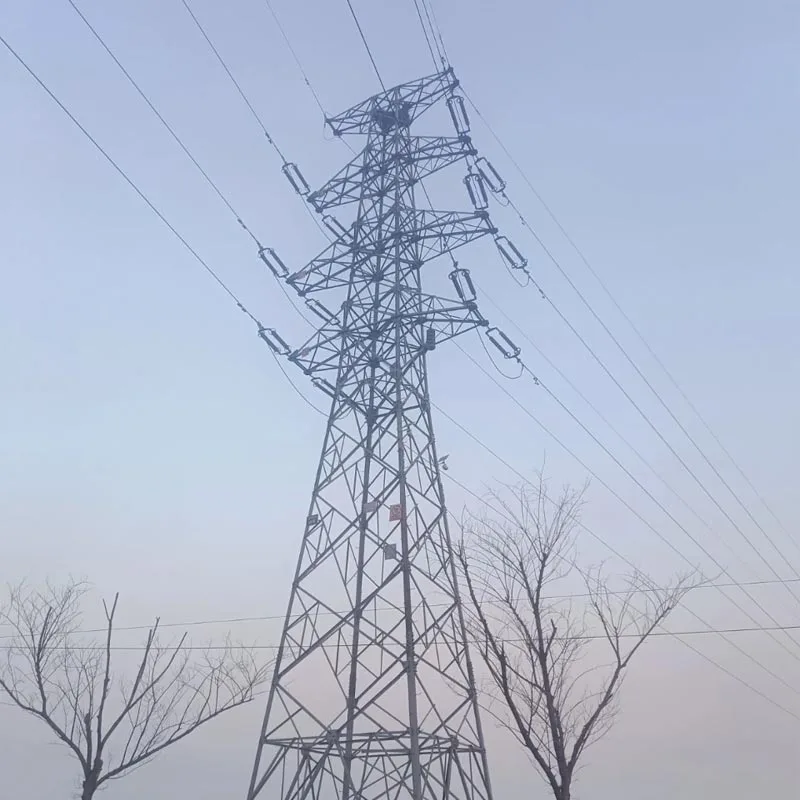

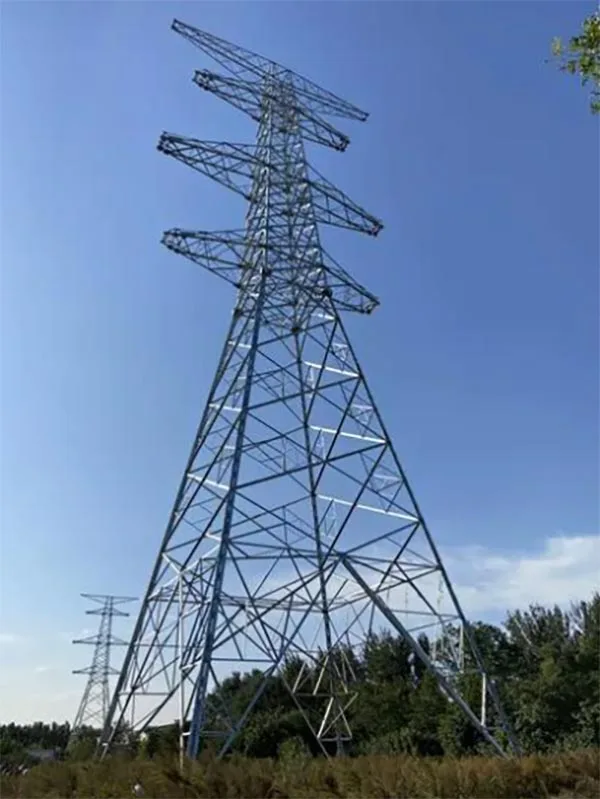

கால்வனேற்றப்பட்ட ஆங்கிள் ஸ்டீல் டிரான்ஸ்போசிஷன் டவர்

Qingdao Anbang நியூ எனர்ஜியின் கால்வனேற்றப்பட்ட ஆங்கிள் ஸ்டீல் டிரான்ஸ்போசிஷன் டவர் அதிக வலிமை கொண்ட தேசிய தரத்தை தேர்வு செய்கிறது முக்கிய சுமை தாங்கும் பாகமாக கால்வனேற்றப்பட்ட கோண எஃகு. ஒட்டுமொத்த கட்டமைப்பும் மேம்படுத்தப்பட்டுள்ளது தொழில்முறை இயந்திர கணக்கீடுகள் மற்றும் வடிவமைப்பு, முக்கியமாக 110kV முதல் 500kV வரை உயர் மின்னழுத்தம் மற்றும் அதி உயர் மின்னழுத்த ஏசி பரிமாற்றம் வரி காட்சிகள், குறிப்பாக மூன்று-கட்ட கடத்திகளின் ஒழுங்கான கட்ட மாற்றத்தை அடையப் பயன்படுகிறது.

இது திறம்பட உரையாற்றுகிறது சமநிலையற்ற கொள்ளளவு போன்ற நீண்ட தூர பரிமாற்றத்தின் போது சமச்சீரற்ற கடத்தி ஏற்பாட்டால் ஏற்படும் சிக்கல்கள் மின்னோட்டம், அதிகப்படியான வரி இழப்பு, மின்னழுத்த ஏற்ற இறக்கங்கள் மற்றும் ரிலே பாதுகாப்பு முரண்பாடுகள், இதனால் மின் கட்டத்தை மேம்படுத்துகிறது மூலத்திலிருந்து பரிமாற்ற திறன் மற்றும் நீண்ட கால பாதுகாப்பான, நிலையான மற்றும் நம்பகமான செயல்பாட்டை உறுதி செய்தல் பரிமாற்ற அமைப்பு.

ஒரே மாதிரியான மற்றும் அடர்த்தியான துத்தநாக அடுக்குடன், முதிர்ந்த ஹாட் டிப் கால்வனைசிங் எதிர்ப்பு அரிப்பு செயல்முறையை தயாரிப்பு பயன்படுத்துகிறது. இது வலுவாக ஒட்டிக்கொள்கிறது, அரிப்பு மற்றும் வயதான எதிர்ப்பை பெரிதும் மேம்படுத்துகிறது, மேலும் கடுமையான மற்றும் சிக்கலானதாக மாற்றியமைக்கிறது சூழல்கள் கடலோர உயர் உப்பு மூடுபனி, தொழில்துறை மாசு பகுதிகள் மற்றும் குளிர் பனி காலநிலை போன்றவை.

Qingdao Anbang Newஐ மேம்படுத்துதல் எரிசக்தியின் நவீன உற்பத்தித் தளம், தரப்படுத்தப்பட்ட மற்றும் தொழிற்சாலை-துல்லியமான உற்பத்தி, கண்டிப்பான தரத்துடன் அடையப்படுகிறது. மூலப்பொருள் வெட்டுதல், குத்துதல் மற்றும் வெல்டிங் ஆகியவற்றிலிருந்து கால்வனேற்றம் மற்றும் சோதனை அசெம்பிளி வரை பயன்படுத்தப்படும் கட்டுப்பாட்டு செயல்முறைகள், கூறுகளின் துல்லியம் மற்றும் நிலைத்தன்மையை திறம்பட உறுதி செய்கிறது.

இந்த கால்வனேற்றப்பட்ட கோண எஃகு கட்டத்தை மாற்றும் கோபுரம் வெவ்வேறு மின்னழுத்த நிலைகள், நிலப்பரப்பு நிலைகள், மற்றும் வரி வடிவமைப்பு தேவைகள், மற்றும் சிறந்த கட்டமைப்பு வலிமை மற்றும் காற்று மற்றும் பூகம்ப எதிர்ப்பை வழங்கும் போது, அது மேலும் ஆன்-சைட் அசெம்பிளி வசதி மற்றும் எதிர்கால பராமரிப்பு எளிதாக்குகிறது, இது பாதுகாப்பான, திறமையான மற்றும் செலவு குறைந்ததாக ஆக்குகிறது பல்வேறு டிரான்ஸ்மிஷன் லைன் ஃபேஸ்-ஷிஃப்டிங் புதுப்பித்தல் மற்றும் புதிய கட்டுமான திட்டங்களுக்கு விருப்பமான தீர்வு.

முக்கிய நன்மைகள்

அரிப்பு எதிர்ப்பு, நீண்ட சேவை வாழ்க்கை

ஒரு துத்தநாக அடுக்குடன் ஹாட்-டிப் கால்வனைசிங் பயன்படுத்துகிறது தடிமன் ≥85μm, உடல் தடை மற்றும் மின்வேதியியல் இரண்டையும் வழங்கும் அடர்த்தியான பாதுகாப்பு அடுக்கை உருவாக்குகிறது பாதுகாப்பு.

வெளிப்புற பராமரிப்பு இல்லாத வாழ்க்கை 30 ஆண்டுகளுக்கு மேல், கடற்கரை மற்றும் போன்ற கடுமையான சூழல்களுக்கு ஏற்றது தொழில்துறை பகுதிகள்.

நிலையான அமைப்பு

அதிக வலிமை கொண்ட Q235/Q345 கால்வனேற்றப்பட்ட கோண எஃகால் ஆனது அடிப்படை பொருள், ஒரு லட்டு வடிவமைப்புடன்.

காற்றின் எதிர்ப்பு ≥30 மீ/வி, பனிக்கட்டி தடுப்பு எதிர்ப்பு ≥8 மிமீ, நில அதிர்வு தீவிரம் 8, சிக்கலான நிலப்பரப்புகள் மற்றும் தீவிர காலநிலைகளில் சுமை தேவைகளை பூர்த்தி செய்தல்.

வசதியான பராமரிப்பு

கால்வனேற்றப்பட்ட ஆங்கிள் ஸ்டீல் டிரான்ஸ்போசிஷன் டவர்ஸ் பயன்படுத்தப்படுகிறது ஒரு மட்டு கட்டம்-பிரித்தல் வடிவமைப்பு, ஜம்பர் கம்பிகள் இல்லாமல் துல்லியமான மூன்று-கட்ட கடத்தி மாறுதலை செயல்படுத்துகிறது.

தி கட்டமைப்பு எளிமையானது, கட்டுமானம் மற்றும் பராமரிப்பு செயல்திறனை கணிசமாக மேம்படுத்துகிறது.

தொழிற்சாலை உற்பத்தி மற்றும் தரக் கட்டுப்பாடு

Qingdao Anbang New Energy அதன் தொழிற்சாலையை முழுமையாகக் கொண்டுள்ளது தரப்படுத்தப்பட்ட உற்பத்தி. மூலப்பொருள் ஆய்வு முதல் முடிக்கப்பட்ட கால்வனைசிங் மற்றும் அசெம்பிளி வரை, செயல்முறை கண்டிப்பாக தேசிய தரநிலைகளைப் பின்பற்றுகிறது, ஒவ்வொரு கால்வனேற்றப்பட்ட கோண எஃகு நிலை-மாறும் கோபுரத்தின் நிலையான செயல்திறனை உறுதி செய்கிறது.

நெகிழ்வான தனிப்பயனாக்கம்

கோபுர வகை, உயரம் மற்றும் கட்டம் மாறுதல் முறை ஆகியவை இருக்கலாம் வரி மின்னழுத்த நிலை, இடைவெளி தூரம் மற்றும் நிலப்பரப்பு நிலைமைகளுக்கு ஏற்ப தனிப்பயனாக்கப்பட்டது, பல்வேறு சக்திகளுக்கு ஏற்றது டிரான்ஸ்மிஷன் லைன் கட்ட மாறுதல் திட்டங்கள்.

தயாரிப்பு வேலை கொள்கை

கால்வனைஸ் ஆங்கிள் ஸ்டீல் ஃபேஸ்-ஷிஃப்டிங் டவர் என்பது ஒரு சிறப்பு கோபுரம் ஆகும். கட்டம் மூன்று கட்ட கடத்திகள் பரிமாற்றம்.

நீண்ட தூர ஏசி டிரான்ஸ்மிஷன் லைன்களில், மூன்று கட்ட கடத்திகள் ஏற்படலாம் சமச்சீரற்ற ஏற்பாட்டின் காரணமாக சமநிலையற்ற கொள்ளளவு மின்னோட்டங்கள், அதிகரித்த கட்ட இழப்புகளுக்கு வழிவகுக்கும், தவறான செயல்பாடு ரிலே பாதுகாப்பு மற்றும் பிற பிரச்சினைகள்.

கோபுரம் கடத்தி இடைநீக்க புள்ளிகளை ஏற்பாடு செய்கிறது மணிக்கு கோபுரத்தின் உடலில் வெவ்வேறு உயரங்கள் மற்றும் நிலைகள், ஏ, பி மற்றும் சி கட்டக் கடத்திகளை ஒழுங்காக இடமாற்றம் செய்ய அனுமதிக்கிறது என அவர்கள் கோபுரம் வழியாக செல்கிறார்கள்.

இது காலநிலை மாற்றத்தை அடைகிறது, மூன்று-கட்ட கொள்ளளவு மின்னோட்டங்களை சமநிலைப்படுத்துகிறது, வரி இழப்புகளை குறைக்கிறது, மற்றும் மின் கட்டத்தின் பரிமாற்ற திறன் மற்றும் செயல்பாட்டு நிலைத்தன்மையை மேம்படுத்துகிறது.

அதன் மையக்கரு நம்பியிருக்கிறது கடத்தி பதற்றம் மற்றும் இடைவெளி சந்திப்பதை உறுதி செய்வதற்காக கால்வனேற்றப்பட்ட கோண எஃகின் அதிக வலிமை மற்றும் நிலைத்தன்மையின் மீது பாதுகாப்பு கட்டம் மாற்றும் செயல்பாட்டின் போது தரநிலைகள்.

தயாரிப்பு விவரங்கள்

கூறு செயலாக்கம்

Galvanized Angle Steel Transposition Tower இன் அனைத்து கோண எஃகு பாகங்களும் துல்லியமாக வெட்டப்பட்டு, குத்தப்பட்டு, வளைந்து, GB/T 9787 க்கு இணங்க பரிமாண சகிப்புத்தன்மையுடன் கூடியவை. துல்லியம்.

அரிப்பு பாதுகாப்பு

துரு அகற்றப்பட்ட பிறகு, கூறுகள் 450-460 டிகிரி செல்சியஸ் வெப்பநிலையில் உருகிய துத்தநாகத்தில் மூழ்கடிக்கப்படுகின்றன. தவறவிட்ட முலாம் அல்லது துத்தநாக வீக்கம் இல்லாமல் சீரான கவரேஜ் கொண்ட துத்தநாகம்-இரும்பு கலவை அடுக்கு உருவாக்குகிறது. போன்ற இறந்த மூலைகள் போல்ட் துளைகள் மற்றும் வெல்ட்கள் முழுமையாக பாதுகாக்கப்படுகின்றன.

கோபுர அமைப்பு

கோபுரம் ஒரு லேட்டிஸ் டிரஸ் அமைப்பைப் பயன்படுத்துகிறது, முக்கிய ஒரு நியாயமான அமைப்பைக் கொண்டுள்ளது உறுப்பினர்கள், மூலைவிட்டங்கள் மற்றும் குறுக்கு ஆயுதங்கள், தெளிவாக வரையறுக்கப்பட்ட அழுத்த பாதைகள் மற்றும் கட்டம் மாற்றும் இடைநீக்கத்தின் துல்லியமான இடம் கட்ட மாற்றத்தின் போது கடத்திகளின் பாதுகாப்பான இடைவெளியை உறுதி செய்வதற்கான புள்ளிகள்.

துணை கட்டமைப்பு

ஹாட் டிப் கால்வனேற்றப்பட்ட போல்ட், துவைப்பிகள், கால் நகங்கள், ஏணிகள் மற்றும் மின்வேதியியல் அரிப்பைத் தடுக்கும், கோபுரத்துடன் ஒத்துப்போகும் அரிப்பு எதிர்ப்பைக் கொண்ட பிற பாகங்கள்.

தொழிற்சாலை ஆய்வு

ஒவ்வொரு கால்வனேற்றப்பட்ட கோண எஃகு கட்ட-மாறும் கோபுரமும் பரிமாணத்திற்கு உட்பட்டது ஆய்வு, இயந்திர சோதனை, தடித்த தடிமன் அளவீடு மற்றும் சோதனை அசெம்பிளி சரிபார்ப்பு, பிறகு மட்டுமே தொழிற்சாலையை விட்டு வெளியேற முடியும் இந்த சோதனைகளில் தேர்ச்சி.
