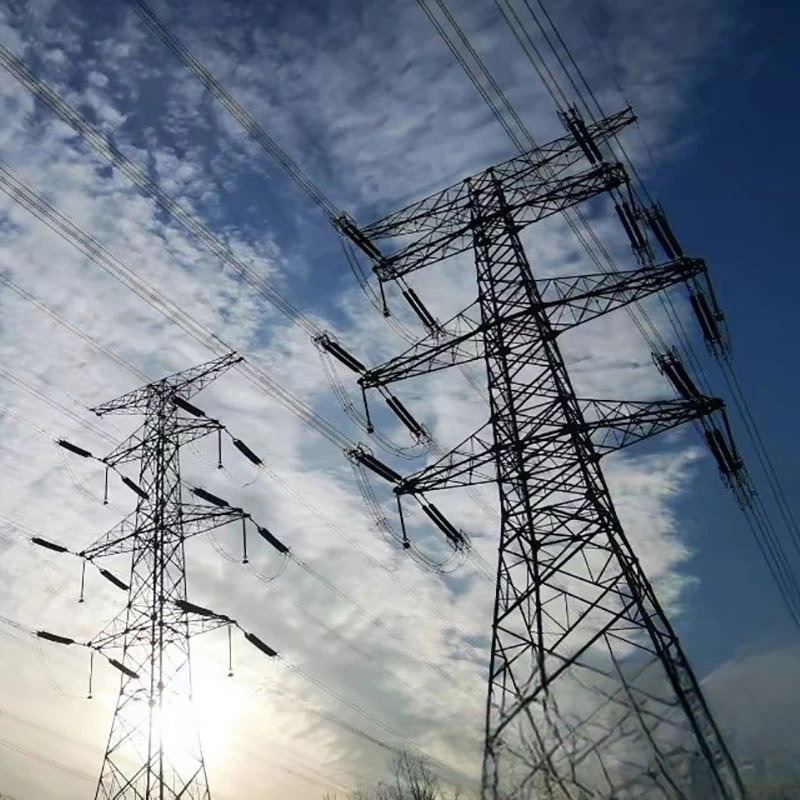

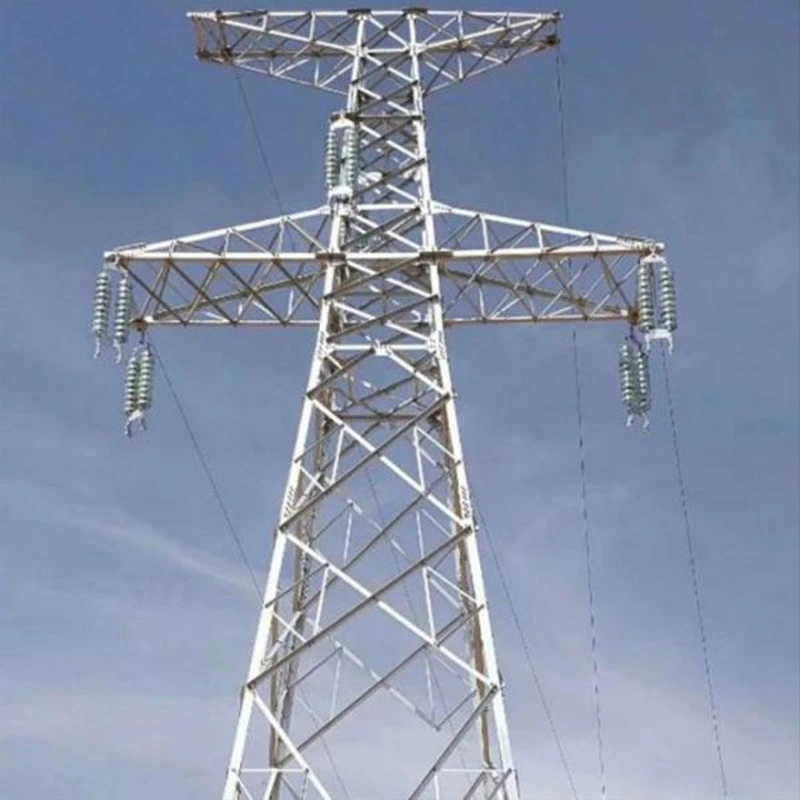

பவர் லைனுக்கான 500kV லாட்டிஸ் ஸ்டீல் டவர்

உற்பத்தித் திறனுக்காக, எங்கள் தொழிற்சாலை 50,000 டன்கள் வரை வருடாந்திர உற்பத்தியை வழங்குகிறது, பெரிய தொகுதி ஆர்டர்களை ஆதரிக்கிறது மற்றும் உலகளாவிய திட்டங்களுக்கான தனிப்பயனாக்கப்பட்ட வரைதல் மேம்பாடு முழு உற்பத்தி செயல்முறை மூலப்பொருள் ஆய்வு, CNC ஆகியவற்றை உள்ளடக்கியது கட்டிங், துல்லியமான வெல்டிங், துளையிடுதல், முன் கூட்டி, கால்வனேற்றம் மற்றும் இறுதி பரிமாணத்தை ஏற்றுமதிக்கு முன் மீண்டும் சரிபார்க்கவும்.

ஒவ்வொரு நடைமுறையிலும் கடுமையான தர உத்தரவாதம் இயங்குகிறது: உள்வரும் பொருள் மாதிரி, இடைநிலை செயல்முறை கண்காணிப்பு மற்றும் முடிக்கப்பட்ட தயாரிப்பு முழு-உருப்படி ஆய்வு செயல்படுத்தப்படுகிறது. இயந்திர சுமை தாங்குதல் உட்பட அதிகாரப்பூர்வ சோதனை தரவு கோரிக்கையின் பேரில் SGS மற்றும் TÜV சோதனை அறிக்கைகள் வழங்கப்படும், அறிக்கைகள் மற்றும் கால்வனைசிங் தடிமன் பதிவுகள் உள்ளன. நாங்கள் ஐரோப்பிய சந்தை தேவைகளை பூர்த்தி செய்ய ISO 9001, CE-EN 1090-1 மற்றும் EN 10025 சான்றிதழ்களை வைத்திருக்கவும்.

நிரூபிக்கப்பட்ட திட்ட வழக்குகள் பல வெளிநாட்டு EHV பரிமாற்ற திட்டங்களை உள்ளடக்கியது. எங்கள் கோபுரங்கள் பரவலாக பயன்படுத்தப்பட்டுள்ளன எல்லை தாண்டிய கட்டம்-இணைப்பு மற்றும் புதுப்பிக்கத்தக்க-ஆற்றல் ஆற்றல்-பரிமாற்ற திட்டங்கள், நேர்மறையான கருத்துக்களைப் பெறுதல் நிலையான நீண்ட கால கள செயல்பாட்டிற்கான பவர்-கிரிட் ஆபரேட்டர்கள்.

பவர் லைனுக்கான 500kV லட்டிஸ் ஸ்டீல் டவரின் பயன்பாட்டு காட்சிகள்

500kV லட்டு எஃகு கோபுரம் முக்கிய கூடுதல் உயர் மின்னழுத்த பரிமாற்ற உள்கட்டமைப்பு ஆகும், இது நீண்ட தூரத்தில் பரவலாக பயன்படுத்தப்படுகிறது மொத்த மின் விநியோக காட்சிகள்.

பெரிய அளவிலான வெப்ப, நீர் மற்றும் காற்று-சூரிய புதுப்பிக்கத்தக்கவைகளை இணைக்கும் பிரதான டிரங்க் மின் பரிமாற்றக் கோடுகளுக்கு இது ஏற்றுக்கொள்ளப்பட்டது. ஆற்றல் சக்தி தளங்கள் பிராந்திய மத்திய மின் கட்டங்களுக்கு, ஆற்றல் நிறைந்த மண்டலங்களிலிருந்து பாரிய மின்சாரத்தை மாற்றுகிறது சுமை மிகுந்த நகர்ப்புற மற்றும் தொழில்துறை பகுதிகள்.

இது தட்டையான சமவெளிகள், மலைப்பாங்கான மலைப் பகுதிகள், ஆற்றைக் கடக்கும் பகுதிகள் மற்றும் பல்வேறு நிலப்பரப்பு நிலைமைகளுக்கு பொருந்துகிறது. கடலோர காற்று-பாதிப்பு மண்டலங்கள். பல கோபுர வகைகள் தொடுவானம், பதற்றம், கோணம், முனையம் மற்றும் டிரான்ஸ்-ரிவர் கிராசிங் ஆகியவற்றை உள்ளடக்கியது வெவ்வேறு வரி செயல்பாடுகளுக்கான கோபுரங்கள்.

இது தேசிய இடை-பிராந்திய கிரிட் இணைப்பு திட்டங்கள், எல்லை தாண்டிய மின் பரிமாற்ற திட்டங்கள் மற்றும் சேவை செய்கிறது. காற்றாலைகள் மற்றும் சூரிய மின் நிலையங்களுக்கு புதிய ஆற்றல் ஆதரவு வெளிச்செல்லும் வரிகளாக. முதுகெலும்பு மேல்நிலை தவிர டிரான்ஸ்மிஷன் சர்க்யூட்கள், இது துணை மின்நிலையம் வெளிச்செல்லும் இன்லெட்-அவுட்லெட் பிரிவுகளுக்கும் பொருந்தும், கடுமையான வேலைகளுக்கு ஏற்றது கனமான பனிப் பூச்சு, வலுவான காற்று மற்றும் அதிக ஈரப்பதம் போன்ற நிலைமைகள் நம்பகமான ஆண்டு முழுவதும் கட்டம் செயல்பாட்டிற்கு.

பவர் லைனுக்கான 500kV லட்டு எஃகு கோபுரத்திற்கான நிலையான வழக்கமான பராமரிப்பு வழிகாட்டுதல்கள்

500kV லட்டு எஃகு கோபுரத்தின் நீண்ட கால பாதுகாப்பான செயல்பாட்டிற்கு உத்தரவாதம் அளிக்கவும் மற்றும் தவிர்க்கவும் வழக்கமான வழக்கமான பராமரிப்பு முக்கியமானது அரிப்பு, தளர்வான பொருத்துதல்கள் அல்லது வெளிப்புற சேதம் ஆகியவற்றால் ஏற்படும் கட்டமைப்பு தோல்வி.

காட்சி மற்றும் கட்டமைப்பு ஆய்வு

காலாண்டுக்கு ஒருமுறை தரை காட்சி ரோந்து மற்றும் வருடந்தோறும் க்ளோஸ்-அப் ஏறும் ஆய்வுகளை மேற்கொள்ளுங்கள். முக்கிய மற்றும் துணை உறுப்பினர்களை சரிபார்க்கவும் உருமாற்றம், வளைத்தல், விரிசல் மற்றும் போல்ட் காணவில்லை அல்லது தளர்த்தப்படுதல். அனைத்து இணைப்பு போல்ட்களும் குறிப்பிட்ட முறுக்கு விசையை அடைவதை சரிபார்க்கவும் மதிப்பு; தளர்வான ஃபாஸ்டென்சர்களை மீண்டும் இறுக்கி, சேதமடைந்த போல்ட் மற்றும் கேஸ்கட்களை உடனடியாக மாற்றவும்.

எதிர்ப்பு அரிப்பு பராமரிப்பு

தோலுரித்தல், துருப்பிடித்த புள்ளிகள் மற்றும் சிராய்ப்பு ஆகியவற்றிற்காக சூடான-துளி கால்வனேற்றப்பட்ட மேற்பரப்பை ஆய்வு செய்யவும். உள்ளூர் அரிப்பு பகுதியை துரு எதிர்ப்புடன் சிகிச்சையளிக்கவும் பூச்சு; கடுமையாக அரிக்கப்பட்ட கூறுகளுக்கு மீண்டும் கால்வனைசிங் தேவைப்படுகிறது. கோபுர அடித்தளம், கூட்டு முனைகள் மற்றும் கடற்கரையில் கவனம் செலுத்துங்கள் அதிக அரிப்பு அபாயத்துடன் கூடிய அதிக ஈரப்பதம் கொண்ட பிரிவுகள்.

துணை மற்றும் அடித்தள சோதனை

எர்த்டிங் சாதனங்கள் உடைந்துவிட்டதா அல்லது மோசமான இணைப்பு இருக்கிறதா எனப் பரிசோதிக்கவும், எர்த்டிங் எதிர்ப்பை அடிக்கடி சோதிக்கவும். கோபுரத்தை ஆராயுங்கள் தீர்வு, விரிசல், நீர் குவிப்பு மற்றும் சுற்றியுள்ள மண் அரிப்புக்கான அடித்தளம்; அடித்தளத்தை வலுப்படுத்தினால் இடப்பெயர்ச்சி ஏற்படுகிறது. எச்சரிக்கைத் தகடுகள், ஏறுதழுவுதல் எதிர்ப்பு சாதனங்கள் மற்றும் குறியிடும் அடையாளங்கள் உள்ளிட்ட இணைப்புப் பகுதிகளைச் சரிபார்க்கவும் முழுமை.

தீவிர வானிலை ஆய்வு

பலத்த காற்று, கடும் பனி, இடியுடன் கூடிய மழை அல்லது வெள்ளத்திற்குப் பிறகு சிறப்புப் பராமரிப்பைச் செய்யுங்கள். கட்டமைப்பு சரிபார்ப்புக்கு முன்னுரிமை கொடுங்கள் சிதைவு, அடித்தள நிலைத்தன்மை மற்றும் கால்வனேற்றப்பட்ட அடுக்கு சேதம். முழுமையான பராமரிப்பு பதிவுகளை வைத்து சமர்ப்பிக்கவும் கண்டறியும் தன்மைக்கான ஆய்வு அறிக்கைகள்.

வேறுபாடுகள் மற்றும் முக்கியத்துவம்: 220kV டபுள் சர்க்யூட் லட்டிஸ் டவர் எதிராக 500kV லட்டிஸ் ஸ்டீல் டவர்

முக்கிய வேறுபாடுகள்

மின்னழுத்தம் மற்றும் பரிமாற்ற திறன்

220 kV டபுள்-சர்க்யூட் லேடிஸ் டவர் ஒரு கோபுரத்தில் இரண்டு மின்சுற்றுகளைக் கொண்டுள்ளது, முக்கியமாக பிராந்திய இரண்டாம் நிலை மின்சக்திக்காக நடுத்தர சக்தி-பரிமாற்ற திறன் கொண்ட கட்டம் பரிமாற்றம். 500 kV லட்டு எஃகு கோபுரம் கூடுதல் உயர் மின்னழுத்தத்திற்கு சொந்தமானது மொத்த ஆற்றல் நீண்ட தூர விநியோகத்திற்கான நிலை, மிக அதிக ஆற்றல்-பரிமாற்றத் திறனைக் கொண்டுள்ளது.

கட்டமைப்பு மற்றும் இயந்திர தேவைகள்

220 kV இரட்டை-சுற்று கோபுரம் ஒப்பீட்டளவில் கச்சிதமான சட்டகம், சிறிய குறுக்குவெட்டு எஃகு உறுப்பினர்கள் மற்றும் மிதமான உயரம் கொண்டது. அதன் சுமை வடிவமைப்பு நடுத்தர காற்று-பனி சுமையை குறிவைக்கிறது. 500 kV கோபுரம் கனமான-கடமை Q355 தொடர் எஃகு, பெரிய உறுப்பினர் பயன்படுத்துகிறது குறுக்குவெட்டுகள், அதிக கோபுர உயரம் மற்றும் உயர் மின்னழுத்த இன்சுலேஷன் அனுமதியை சந்திக்க பரந்த கடத்தி இடைவெளி, வலுவான காற்று, பனி மற்றும் நில அதிர்வு சுமைகளை எதிர்க்கும்.

பொருள் & சான்றிதழ் அடிப்படை

இரண்டும் ஹாட்-டிப் கால்வனைசிங் எதிர்ப்பு அரிப்பு சிகிச்சையைப் பயன்படுத்துகின்றன. இன்னும் 500 kV கோபுரங்கள் கடுமையான EN 1090-1, EN 10025 ஐப் பின்பற்றுகின்றன இயந்திர செயல்திறன் மற்றும் கால்வனிசிங் தடிமன் ஆகியவற்றில் மிகவும் கடுமையான SGS/TÜV சோதனைத் தேவைகள் கொண்ட தரநிலைகள்.

பயன்பாட்டு காட்சிகள்

220 kV இரட்டை சுற்று கோபுரங்கள் நகர்ப்புற-புறநகர் மின்சாரம், உள்ளூர் காற்று-சூரிய ஆலை வெளிச்செல்லும் கோடுகள் மற்றும் உள் மாகாண கட்ட இணைப்புகள். 500 kV கோபுரங்கள் தேசிய முக்கிய டிரங்க் கட்டங்கள், குறுக்கு மண்டல ஆற்றலுக்கு பயன்படுத்தப்படுகின்றன பரிமாற்றம் மற்றும் பெரிய அளவிலான புதிய ஆற்றல் அடிப்படை வெளியீடு சேனல்கள்.

முக்கியத்துவம்

220 kV இரட்டை சுற்று கோபுரங்கள் இரண்டு சுற்றுகளுக்கு இடமளித்து, பிராந்திய சக்தியை எளிதாக்குவதன் மூலம் நில பயன்பாட்டு திறனை மேம்படுத்துகின்றன விநியோக அழுத்தம். 500 kV லட்டு கோபுரங்கள் பெரிய அளவிலான நீண்ட தூர மின்சார போக்குவரத்தை உணர்கின்றன, ஆற்றல் வள ஒதுக்கீட்டை சமநிலைப்படுத்துதல். சரியான கோபுர வகையைப் பொருத்துவது காப்பு அபாயம் அல்லது கட்டமைப்பு சுமைகளைத் தவிர்க்கிறது, ஒட்டுமொத்த கட்டத்தின் நிலைத்தன்மையைப் பாதுகாத்தல்.

500kV லட்டு எஃகு கோபுரத்திற்கான FAQ

Q1: 500kV லட்டு எஃகு கோபுரத்திற்கு எந்த முக்கிய எஃகுப் பொருளைப் பயன்படுத்துகிறீர்கள்?

ப: EN 10025 தரநிலைக்கு இணங்க Q355B உயர்-வலிமை கொண்ட கட்டமைப்பு எஃகு பயன்படுத்துகிறோம். அனைத்து கூறுகளும் ஹாட் டிப் வழியாக செல்கின்றன கரையோர, பனிக்கட்டி மற்றும் அதிக காற்று சுற்றுச்சூழலுக்கு ஏற்றது, அரிப்பு எதிர்ப்பு சிகிச்சை.

Q2: வாடிக்கையாளர் வரைபடங்களின்படி தனிப்பயன் வடிவமைப்பை ஆதரிக்கிறீர்களா?

ப: ஆம். எங்கள் தொழில்நுட்பக் குழு வாடிக்கையாளர் வழங்கிய தொழில்நுட்ப வரைபடங்களை மதிப்பாய்வு செய்து செயலாக்க முடியும். தனிப்பயன் உயரத்தை நாங்கள் ஆதரிக்கிறோம், கோபுர வகை (தொடுகோடு, பதற்றம், கோணம், கடக்கும் கோபுரம்), வெவ்வேறு திட்டத் தேவைகளுக்கான காற்று-பனி சுமை அளவுருக்கள். ஏற்றுமதிக்கு முன் முழு முன் கூட்டமைப்பு கிடைக்கிறது.

Q3: என்ன சான்றிதழ்கள் மற்றும் சோதனை அறிக்கைகளை நீங்கள் வழங்க முடியும்?

A: நாங்கள் ISO 9001 தர மேலாண்மை சான்றிதழ் மற்றும் EN 1090-1 CE சான்றிதழை வைத்திருக்கிறோம். SGS / TÜV மூன்றாம் தரப்பு சோதனை அறிக்கைகள் மெக்கானிக்கல் லோட் சோதனை, கால்வனிசிங் தடிமன் மற்றும் பொருள் இரசாயன கலவை ஆகியவை கோரிக்கையின் பேரில் வழங்கப்படலாம்.

Q4: உங்கள் உற்பத்தி திறன் மற்றும் வழக்கமான முன்னணி நேரம் என்ன?

ப: எஃகு கோபுர தயாரிப்புகளுக்கு ஆண்டு உற்பத்தி திறன் 50,000 டன்களை எட்டுகிறது. பொதுவாக முன்னணி நேரம் 30-45 வேலை நாட்கள், ஆர்டர் அளவு மற்றும் வரைதல் உறுதிப்படுத்தலுக்கு உட்பட்டது.

Q5: உங்கள் 500kV கோபுரம் வெவ்வேறு நிலப்பரப்பு மற்றும் வானிலை நிலைமைகளுக்கு ஏற்ப மாற்ற முடியுமா?

ப: ஆம். எங்கள் கோபுரங்கள் சமவெளிகள், மலைகள், ஆற்றைக் கடக்கும் மற்றும் கடலோரப் பகுதிகளுக்காக வடிவமைக்கப்பட்டுள்ளன. நாங்கள் வடிவமைப்பைத் தனிப்பயனாக்குகிறோம் கடுமையான பனி, வலுவான காற்று மற்றும் நில அதிர்வு நிலைமைகளுக்கு எதிராக உள்ளூர் கட்டம் தரநிலைகளை பூர்த்தி செய்ய.

Q6: விற்பனைக்குப் பிந்தைய மற்றும் தொழில்நுட்ப ஆதரவு பற்றி என்ன?

ப: நாங்கள் வரைதல் ஆலோசனை, உற்பத்தி முன்னேற்ற கண்காணிப்பு, ஏற்றுதல் வழிகாட்டுதல் மற்றும் நிலையான வழக்கமான பராமரிப்பு ஆகியவற்றை வழங்குகிறோம் வழிகாட்டுதல்கள். தளத்தில் நிறுவல் கேள்விகளைத் தீர்க்க எங்கள் குழு உதவுகிறது.

Q7: உங்கள் வர்த்தக காலம் என்ன? நீங்கள் ஐரோப்பிய துறைமுகங்களுக்கு வழங்க முடியுமா?

ப: FOB, CIF மற்றும் CFR ஆகியவை ஏற்கத்தக்கவை. ஹாம்பர்க் மற்றும் பிற ஐரோப்பிய துறைமுகங்களுக்கு ஏற்றுமதி செய்வதில் எங்களுக்கு சிறந்த அனுபவம் உள்ளது, சரியான கொள்கலன் பேக்கிங் மற்றும் முழுமையான கப்பல் ஆவணங்களுக்கு பொறுப்பு.

Q8: உற்பத்தியின் போது தயாரிப்பு தரத்திற்கு எப்படி உத்தரவாதம் அளிப்பீர்கள்?

A: கடுமையான பல-படி ஆய்வு: மூலப்பொருள் உள்வரும் ஆய்வு, செயல்முறை பரிமாணம் & வெல்டிங் கண்காணிப்பு, முடிக்கப்பட்ட-துண்டு ஆய்வு மற்றும் முன்-அசெம்பிளி காசோலை. டெலிவரிக்கு முன் குறைபாடுள்ள பாகங்கள் மாற்றப்படும்.
