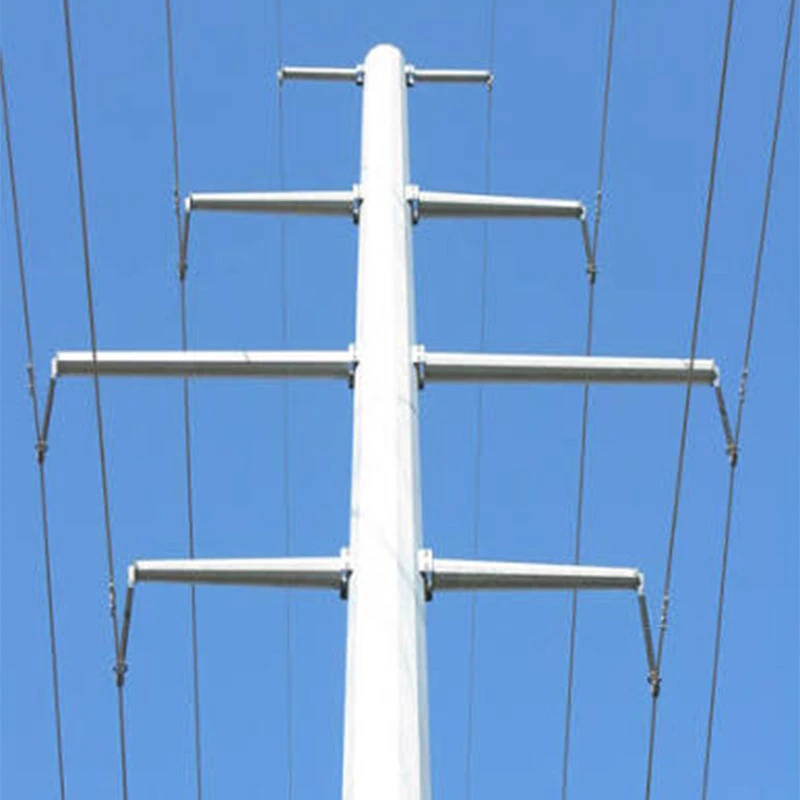

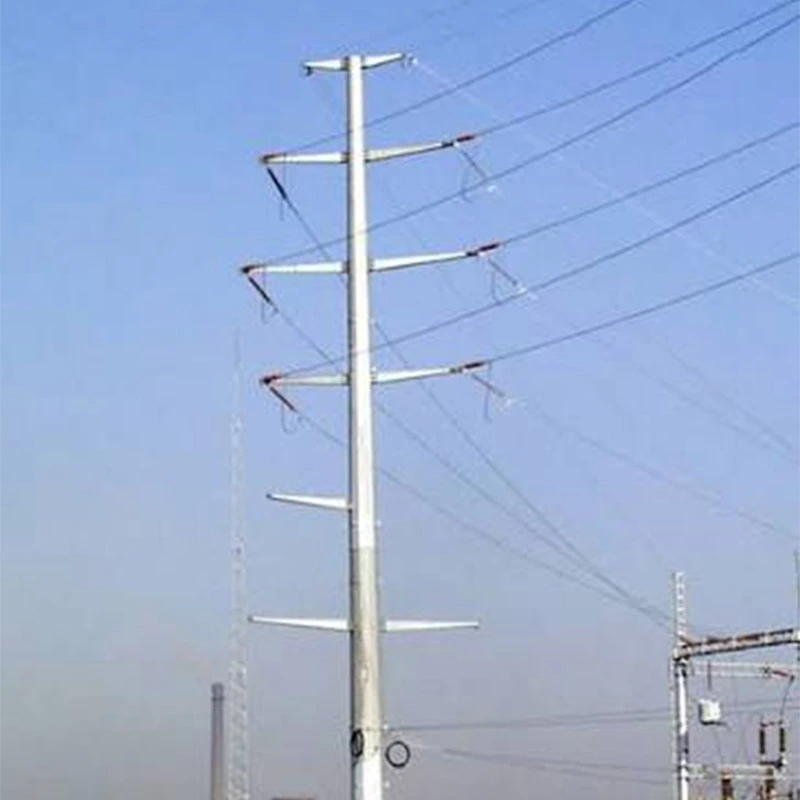

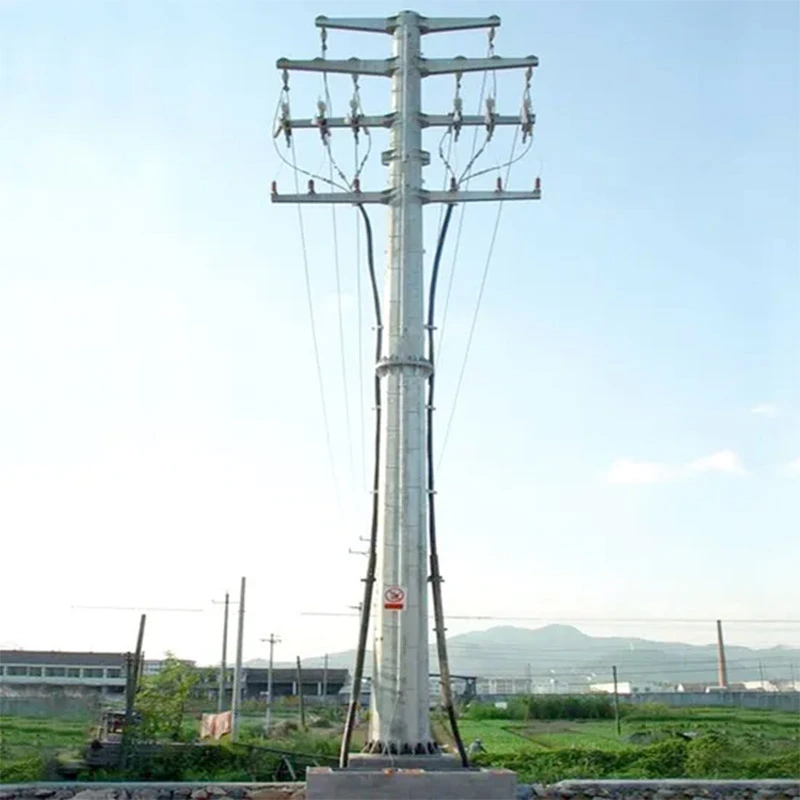

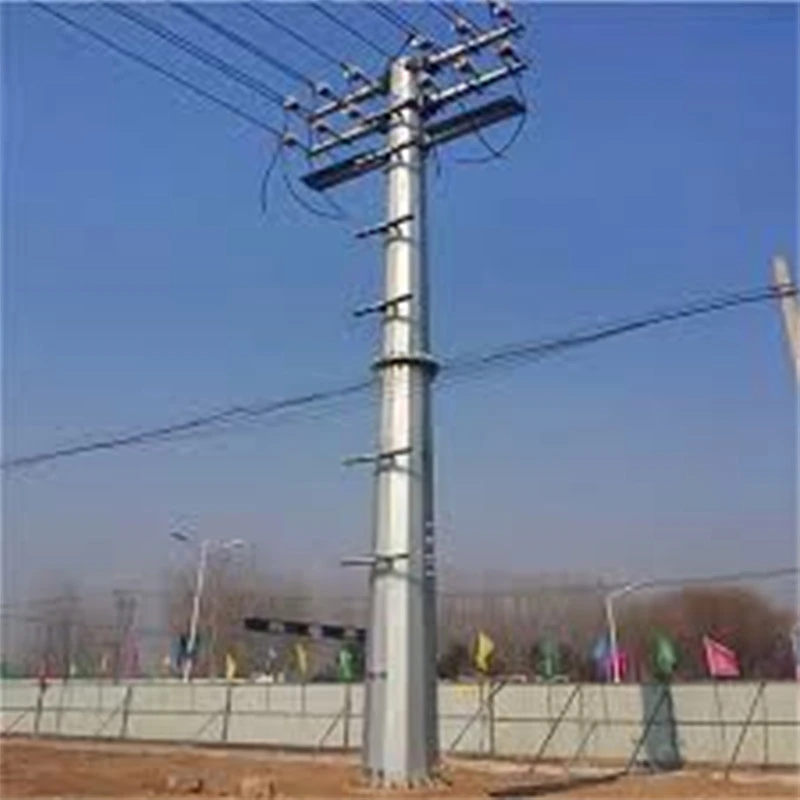

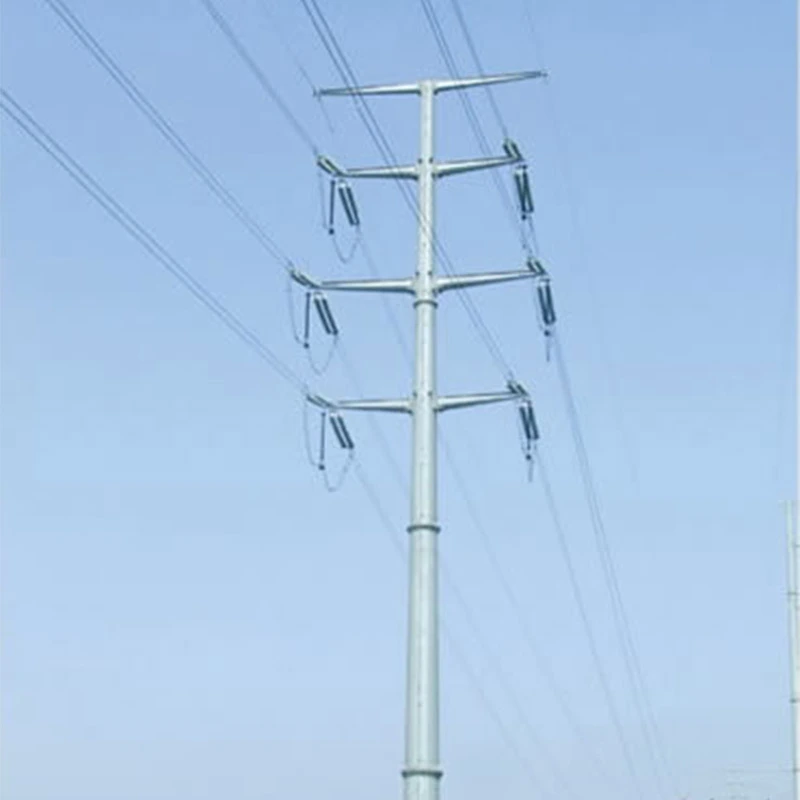

குழாய் எஃகு பதற்றம் கோபுரம்

அனைத்து தயாரிப்புகளும் EN 1090 மற்றும் EN 10025 ஐரோப்பிய தரநிலைகளுடன் இணங்குகின்றன, அதிகாரப்பூர்வ மூன்றாம் தரப்பு சோதனை அறிக்கைகளால் சரிபார்க்கப்பட்டது SGS மற்றும் TÜV இலிருந்து. கடுமையான மூலப்பொருள் ஆய்வு மற்றும் முடிக்கப்பட்ட தயாரிப்பு தர சோதனைகள் முழுவதும் செயல்படுத்தப்படுகின்றன நீண்ட கால எதிர்ப்பு அரிப்பை செயல்திறன் மற்றும் இயந்திர வலிமைக்கு உத்தரவாதம் அளிக்கும் உற்பத்தி. எங்களிடம் பணக்கார உலகளாவிய திட்டம் உள்ளது பல 220kV-500kV ஓவர்ஹெட் டிரான்ஸ்மிஷன் திட்டங்களுக்கு குழாய் எஃகு டென்ஷன் டவர்களை வழங்கிய அனுபவம் ஐரோப்பா, மத்திய ஆசியா மற்றும் பிற பகுதிகளில். மூலை-பிரிவு வரி மாற்றம், கம்பி பதற்றம் தாங்கி உகந்ததாக மற்றும் கள நிறுவல், இந்த கோபுரம் வசதியான அசெம்பிளி மற்றும் குறைந்த பராமரிப்பு செலவைக் கொண்டுள்ளது. தனிப்பயன் வரைதல் அடிப்படையிலானது வாடிக்கையாளர்களின் டெண்டர் மற்றும் தளக் கட்டுமானத்தைப் பொருத்துவதற்கு செயலாக்கம் மற்றும் முழு-செட் சான்றிதழ் ஆவணங்கள் வழங்கப்படலாம் கோரிக்கை.

குழாய் ஸ்டீல் டென்ஷன் டவரின் பயன்பாட்டு காட்சிகள்

220kV-500kV உயர் மின்னழுத்த ஓவர்ஹெட் டிரான்ஸ்மிஷன் லைன்களுக்கு குழாய் எஃகு டென்ஷன் டவர்கள் பரவலாகப் பயன்படுத்தப்படுகின்றன. கோடு மூலைப் பகுதிகள், முனையப் புள்ளிகள், நதி-பள்ளத்தாக்கு குறுக்குவெட்டுகள், மலைப்பகுதி மற்றும் கடலோர உப்பு-தெளிப்பு மண்டலங்கள், என காற்றாலை மற்றும் சூரிய ஆற்றல் புதுப்பிக்கத்தக்க ஆற்றல் தளங்களுக்கான மின்-வெளியேற்றத் திட்டங்கள்.

வலுவான உள் உற்பத்தித் திறனால் ஆதரிக்கப்படும், எங்கள் தொழிற்சாலை முழு அளவிலான உற்பத்தி பணிப்பாய்வுகளை நிறைவு செய்கிறது: மூலப்பொருள் ஆய்வு, CNC கட்டிங், ரோபோடிக் வெல்டிங், ப்ரீ-அசெம்பிளி, ஹாட்-டிப் கால்வனைசிங் மற்றும் முடிக்கப்பட்ட தயாரிப்பு சோதனை, வாடிக்கையாளர் வரைபடங்கள் மற்றும் தள-சுமை அளவுருக்களுக்கு தனிப்பயனாக்கப்பட்ட புனைகதைகளை ஆதரித்தல்.

கடுமையான தர உத்தரவாதம் ஒவ்வொரு உற்பத்தி கட்டத்தையும் உள்ளடக்கியது. முக்கியமான வெல்ட்கள் அழிவில்லாத சோதனையை ஏற்றுக்கொள்கின்றன. தயாரிப்புகள் இணங்குகின்றன EN 1090, EN 10025 தரநிலைகளுடன், அதிகாரபூர்வமான SGS மற்றும் TÜV மூன்றாம் தரப்பு சோதனை அறிக்கைகள் உள்ளடக்கியது இயந்திர வலிமை மற்றும் அரிப்பு எதிர்ப்பு செயல்திறன்.

பல வெளிநாட்டு டிரான்ஸ்மிஷன் திட்டங்களில் நிரூபிக்கப்பட்ட, இந்த முன்னரே கட்டப்பட்ட கோபுரங்கள் வேகமான வயல் விறைப்பு மற்றும் தாழ்வை செயல்படுத்துகின்றன பராமரிப்பு, சிக்கலான-நிலப்பரப்பு EPC டெண்டர் மற்றும் கட்டுமானத் தேவைகளுக்குப் பொருந்தும்

அதிகாரப்பூர்வ சோதனை தரவு & அறிக்கைகள்

எங்கள் குழாய் எஃகு பதற்றம் கோபுரம் SGS மற்றும் TÜV மூலம் முழுமையான மூன்றாம் தரப்பு சரிபார்ப்புக்கு உட்படுகிறது. திட்ட டெண்டர் சமர்ப்பிப்பிற்கான உடல்-சோதனை அறிக்கைகள் உள்ளன. சோதனை உருப்படிகள் மூலப்பொருள் இயந்திர செயல்திறன், மீயொலி அழியாத வெல்டிங் ஆய்வு, ஹாட் டிப் கால்வனைசிங் எதிர்ப்பு அரிப்பை செயல்திறன், பரிமாண சகிப்புத்தன்மை மற்றும் உருவகப்படுத்தப்பட்ட கட்டமைப்பு சுமை சோதனை.

முக்கிய அதிகாரப்பூர்வ சோதனை தரவு

1. எஃகு அடி மூலக்கூறு:மகசூல் வலிமை ≥355 MPa, இழுவிசை வலிமை 470-630 MPa, குறைந்த வெப்பநிலை தாக்கம் ஆற்றல் ≥34J -20 ℃.

2. ஹாட் டிப் கால்வனைசிங்:சராசரி துத்தநாக-பூச்சு தடிமன் ≥86 μm; உப்பு தெளிப்பு சோதனை பூஜ்ஜிய சிவப்பு-துருவை நிரூபிக்கிறது 1000-மணிநேர சுழற்சியில் உருவாக்கம், நீண்ட கால வெளிப்புற அரிப்பு எதிர்ப்பு திறனை உறுதி செய்கிறது.

3. வெல்ட் கூட்டு:100% மீயொலி NDT ஆய்வு, விரிசல் அல்லது முழுமையற்ற இணைவு குறைபாடு கண்டறியப்படவில்லை.

4. கட்டமைப்பு சுமை:முழு அளவிலான மாதிரி சோதனை வடிவமைப்பு காற்றின் வேகத்தின் கீழ் நிலையான செயல்திறனை உறுதிப்படுத்துகிறது 45 மீ/வி மற்றும் அதிக பனி-பூச்சு சுமை.

குழாய் எஃகு பதற்றம் கோபுரத்திற்கான நிலையான வழக்கமான பராமரிப்பு வழிகாட்டுதல்கள்

இந்த வழிகாட்டுதல் 220kV-500kV இல் பயன்படுத்தப்படும் குழாய் எஃகு பதற்றம் கோபுரங்களுக்கான வழக்கமான ஆய்வு மற்றும் பராமரிப்பு ஆகியவற்றை உள்ளடக்கியது. மேல்நிலை பரிமாற்றக் கோடுகள், நீண்ட கால பாதுகாப்பான செயல்பாட்டைப் பாதுகாக்க.

காட்சி மற்றும் கட்டமைப்பு ஆய்வு

ஒவ்வொரு 6-12 மாதங்களுக்கும் ஒரு முழுமையான காட்சி பரிசோதனையை மேற்கொள்ளுங்கள். கோபுர உடல் சிதைவு, போல்ட் தளர்த்துதல் அல்லது காணவில்லை என சரிபார்க்கவும் பாகங்கள், குழாய் கூட்டு இணைப்பு நிலை மற்றும் அடித்தளம் தீர்வு. குறிப்பிடப்பட்ட முறுக்கு மதிப்புக்கு தளர்வான போல்ட்களை இறுக்குங்கள் எங்கள் தொழிற்சாலை சோதனை ஆவணங்கள். சேதமடைந்த கூறுகளை உடனடியாக மாற்றவும்.

எதிர்ப்பு அரிப்பு சோதனை

ஹாட் டிப் கால்வனேற்றப்பட்ட மேற்பரப்புகளை ஆய்வு செய்யவும். SGS சரிபார்க்கப்பட்ட சோதனைத் தரத்தைப் பார்க்கவும்: தகுதிவாய்ந்த துத்தநாக பூச்சு தடிமன் ≥86 μm. குறிப்பாக வெல்டிங் சீம்கள் மற்றும் கடலோர உப்பு-தெளிப்பு மண்டலங்களில் துத்தநாக அடுக்கு, துருப்பிடிக்கும் இடங்கள் ஆகியவற்றை உரிக்கவும். தொடுதல் சிவப்பு துரு ஏற்பட்டவுடன் அரிப்பு எதிர்ப்பு வண்ணப்பூச்சு பயன்படுத்தப்படும்.

வெல்ட் மற்றும் துணை பாகங்கள் சரிபார்ப்பு

முக்கிய வெல்ட் மூட்டுகளை ஆய்வு செய்யுங்கள்; மேற்பரப்பிலுள்ள விரிசல்களைக் கண்டறிவதற்கான TÜV மீயொலி NDT சோதனைத் தரங்களைக் குறிப்பிடவும். இன்சுலேட்டர்களை பரிசோதிக்கவும், பொருத்துதல்கள் மற்றும் பூமிக்குரிய சாதனங்கள். வடிவமைப்பு தேவைக்குள் பூமிக்கு எதிர்ப்பு இருப்பதை உறுதி செய்யவும்.

பிந்தைய தீவிர வானிலை பராமரிப்பு

வலுவான காற்று, கடுமையான பனி அல்லது பூகம்பம் பிறகு, சிறப்பு அவசர ஆய்வு செய்ய. கோபுர விலகல் மற்றும் இணைப்பை சரிபார்க்கவும் ஒருமைப்பாடு. அனைத்து பராமரிப்புப் பதிவேடுகளும் ட்ரேஸ்பிலிட்டிக்காக தாக்கல் செய்யப்பட வேண்டும். எங்கள் தொழில்நுட்பக் குழு விற்பனைக்குப் பிந்தைய ஆதரவை வழங்குகிறது சிக்கலான தள மதிப்பீடு மற்றும் கூறுகளை மாற்றுவதற்கு.

அன்பாங் குழாய் ஸ்டீல் டென்ஷன் டவரின் சான்றிதழ்கள்

Qingdao Anbang நியூ எனர்ஜியின் குழாய் எஃகு பதற்றம் கோபுரம் முழுமையான கணினி நிலை மற்றும் தயாரிப்பு-நிலை சான்றிதழ்களைக் கொண்டுள்ளது உலகளாவிய உயர் மின்னழுத்த பரிமாற்ற திட்டங்களை ஆதரிக்க, குறிப்பாக EU மற்றும் மத்திய-ஆசியா EPC டெண்டர்கள்.

எங்கள் தொழிற்சாலை ISO 9001 தர மேலாண்மை அமைப்பு, ISO 14001 சுற்றுச்சூழல் மேலாண்மை அமைப்பு மற்றும் ISO உடன் சான்றிதழ் பெற்றுள்ளது 45001 தொழில்சார் சுகாதாரம் மற்றும் பாதுகாப்பு அமைப்பு, தரப்படுத்தப்பட்ட முழு-சுழற்சி உற்பத்தி கட்டுப்பாட்டிற்கு உத்தரவாதம் அளிக்கிறது முடிக்கப்பட்ட தயாரிப்பு விநியோகத்திற்கு உள்வரும் மூலப்பொருள்.

ஐரோப்பிய சந்தை அணுகலுக்கு, தயாரிப்புகள் EN 1090-1 (EXC3) மற்றும் EN 10025-2 உடன் இணங்குகின்றன, EU CPR இன் கீழ் வழங்கப்படும் CE குறியிடல் TÜV அறிவிக்கப்பட்ட அமைப்புTÜV SÜD ஆல் மதிப்பாய்வு செய்யப்பட்ட சரிபார்க்கப்பட்ட தொழிற்சாலை உற்பத்திக் கட்டுப்பாடு (FPC) ஆவணங்களுடன் ஒழுங்குமுறை. அதிகாரப்பூர்வ மூன்றாம் தரப்பு சோதனை அறிக்கைகள் SGS மற்றும் TÜV ஆல் வழங்கப்படுகின்றன, எஃகு இயந்திர சொத்து, மீயொலி ஆகியவற்றை உள்ளடக்கியது வெல்ட்களுக்கான NDT, ஹாட்-டிப் கால்வனைசிங் தடிமன் மற்றும் உப்பு-ஸ்ப்ரே எதிர்ப்பு அரிப்பு செயல்திறன்.

சர்வதேச நற்சான்றிதழ்கள் தவிர, 220kV-500kV டிரான்ஸ்மிஷன் ஸ்டீலுக்கான தேசிய உற்பத்தி உரிமத்தை Anbang கொண்டுள்ளது. கோபுரங்கள் மற்றும் உயர் தொழில்நுட்ப நிறுவன தகுதி. அனைத்து சான்றிதழ்கள், MTR பொருள் சோதனை அறிக்கைகள், ஆய்வு பதிவுகள் திட்ட மதிப்பாய்வு மற்றும் ஏற்றுக்கொள்ளும் பொருட்களுடன் சேர்ந்து கண்டுபிடிக்கக்கூடிய மற்றும் வழங்கக்கூடியது.

அன்பாங் குழாய் ஸ்டீல் டென்ஷன் டவரின் நன்மைகள்

Anbang இன் குழாய் எஃகு பதற்றம் கோபுரம் கட்டமைப்பு செயல்திறன், உற்பத்தி ஆகியவற்றில் விரிவான பலத்தை வழங்குகிறது திறன், தரக் கட்டுப்பாடு, சான்றிதழ் ஆதரவு மற்றும் 220kV-500kV உயர் மின்னழுத்த பரிமாற்றத்திற்கான திட்டத் தழுவல் திட்டங்கள்.

கட்டமைப்பு செயல்திறனில், சுற்று குழாய் எஃகு வடிவமைப்பு அதிக வலிமை-எடை விகிதத்தைக் கொண்டுவருகிறது. இது திறம்பட எதிர்க்கிறது வலுவான காற்று, பனிப் பூச்சு மற்றும் நில அதிர்வு விசை, மூலைகள், முனையப் புள்ளிகள், ஆற்றின் குறுக்கே மற்றும் கடலோரப் பகுதிகளுக்கு ஏற்றது உப்பு தெளிப்பு பகுதிகள். ஹாட்-டிப் கால்வனைசிங் சிகிச்சையானது நீண்டகால எதிர்ப்பு அரிப்பு செயல்திறனுக்கு உத்திரவாதம் அளிக்கிறது 30-50 ஆண்டுகள் வரை சேவை வாழ்க்கை. எங்கள் முழு-உள்ளே உற்பத்தி வரிசையின் ஆதரவுடன், நாங்கள் முழுமையான நடைமுறைகளைச் செயல்படுத்துகிறோம் மூலப்பொருள் ஆய்வு, CNC கட்டிங், ரோபோடிக் வெல்டிங் மற்றும் முடிக்கப்பட்ட தயாரிப்புக்கு முந்தைய அசெம்பிளி உட்பட. கண்டிப்பான தரம் கட்டுப்பாடு ஒவ்வொரு வேலை நடைமுறையிலும் இயங்குகிறது. தயாரிப்புகள் EN 1090-1 EXC3 மற்றும் EN 10025-2 தரநிலைகளுடன் இணங்குகின்றன. CE குறிப்பதன் மூலம், SGS மற்றும் TÜV மூன்றாம் தரப்பு சோதனை அறிக்கைகள் இயந்திர சொத்து, மீயொலி NDT ஆகியவற்றை உள்ளடக்கியது வெல்டிங் ஆய்வு மற்றும் உப்பு தெளிப்பு எதிர்ப்பு அரிப்பு சோதனை.

கிளையன்ட் வரைபடங்களின் அடிப்படையில் தனிப்பயன் உருவாக்கத்தை நாங்கள் ஆதரிக்கிறோம். பணக்கார வெளிநாட்டு EPC திட்ட அனுபவத்துடன், நாங்கள் வழங்குகிறோம் சான்றிதழ் ஆவணங்கள், எம்டிஆர் அறிக்கைகள் மற்றும் தொழில்நுட்ப விற்பனைக்குப் பிந்தைய ஆதரவு, தளத்தை எளிதாக்குதல் மற்றும் குறைத்தல் அடுத்த கட்ட பராமரிப்பு செலவுகள்.
