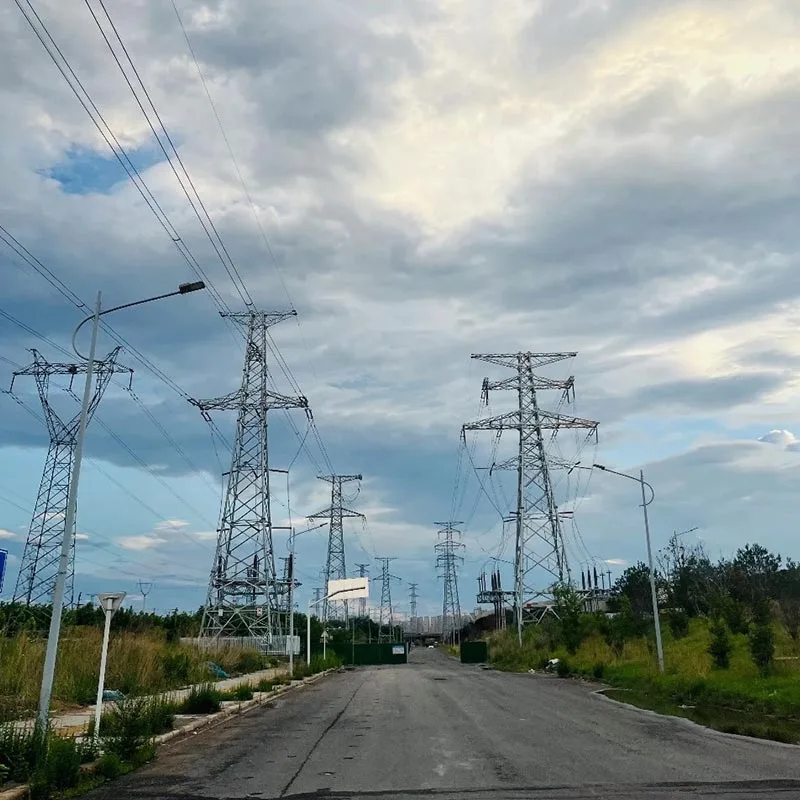

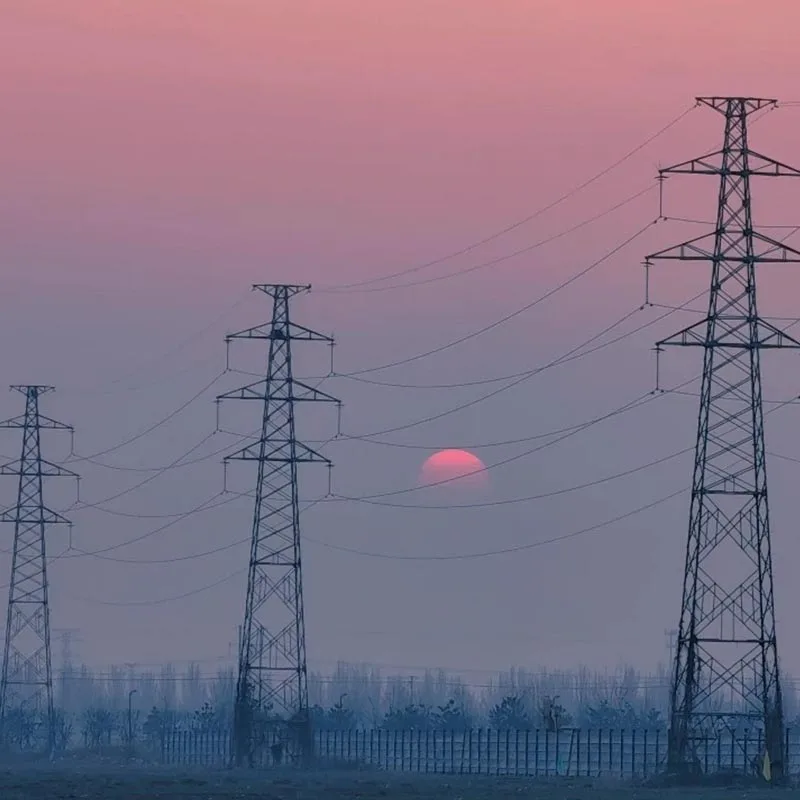

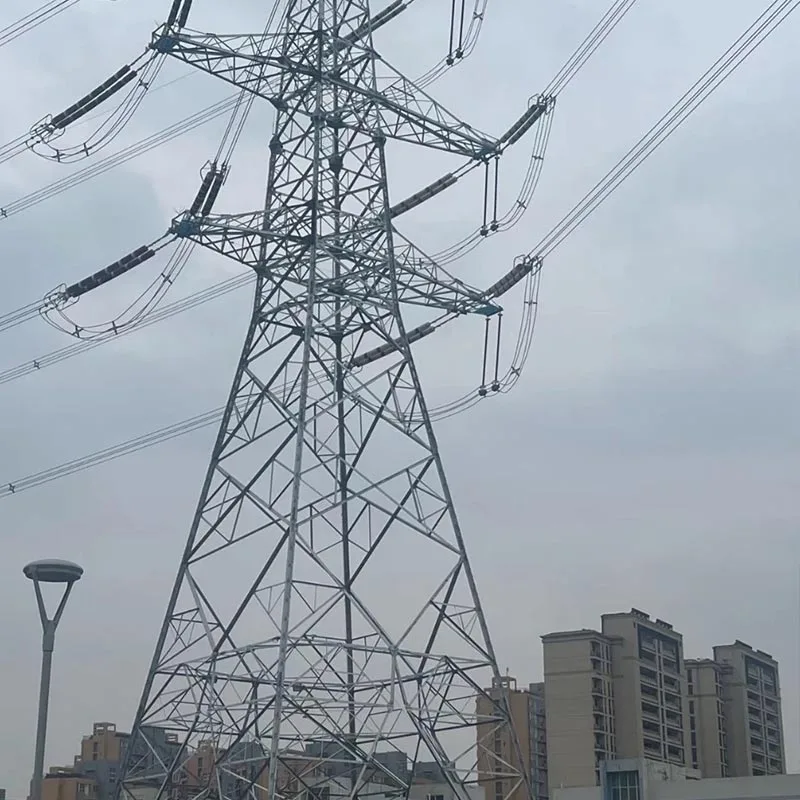

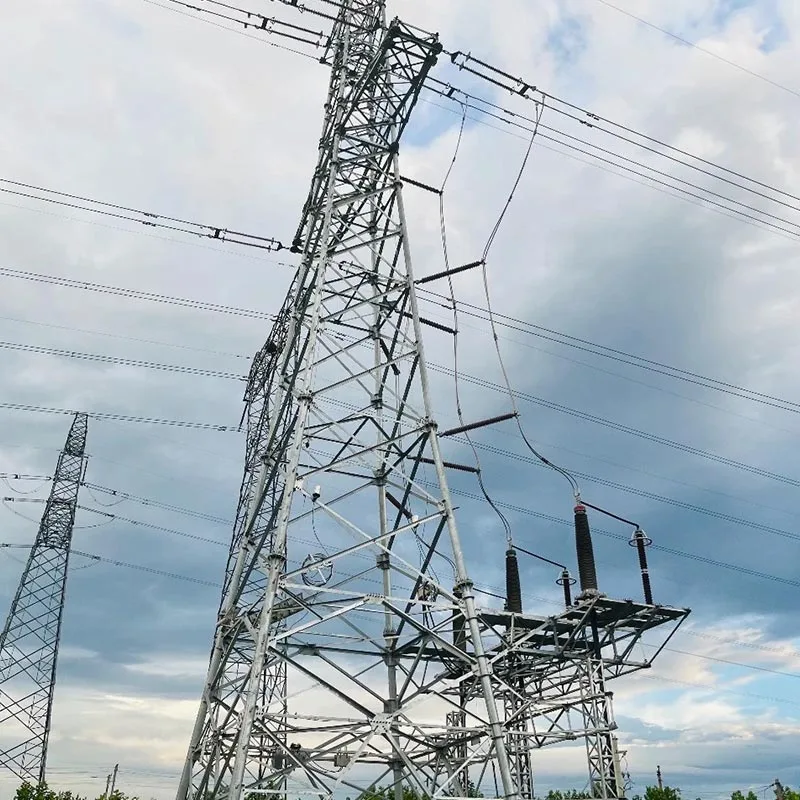

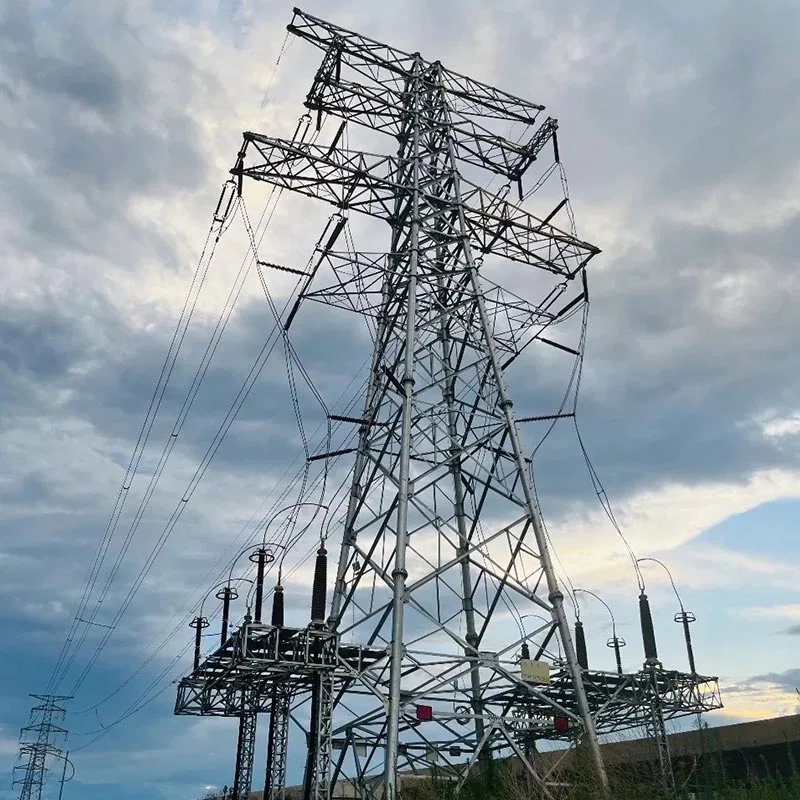

220kV டிரான்ஸ்மிஷன் லைன் ஆங்கிள் ஸ்டீல் டவர்

Qingdao Anbang நியூ எனர்ஜியின் 220kV டிரான்ஸ்மிஷன் லைன் ஆங்கிள் ஸ்டீல் டவர்ஸ் ஆதரவுடன் தயாரிக்கப்படுகிறது. Qingdao Jiaozhou நவீன இரசாயன ஆலை. அவர்கள் Q355B மற்றும் Q420 போன்ற உயர்-வலிமை கொண்ட ஆங்கிள் ஸ்டீல்களைப் பயன்படுத்துகின்றனர். இணைப்பு அமைப்பு.

தேசிய மற்றும் சர்வதேச தரங்களுக்கு ஏற்ப கண்டிப்பாக வடிவமைக்கப்பட்டு உற்பத்தி செய்யப்படுகிறது அதிக வலிமை, உயர் அரிப்பு எதிர்ப்பு, எளிதான நிறுவல் மற்றும் வலுவான தகவமைப்பு ஆகியவற்றை இணைத்து, நிலையான ஆதரவை வழங்குகிறது 220 kV உயர் மின்னழுத்த டிரான்ஸ்மிஷன் லைன்களுக்கு.

அவை சமவெளிகள், மலைப்பகுதிகள், கடலோரப் பகுதிகள் மற்றும் பரவலாகப் பயன்படுத்தப்படுகின்றன பல்வேறு நிலப்பரப்புகள், பல்வேறு நாடுகளில் புதிய சக்தி அமைப்புகளை உருவாக்க பங்களிக்கின்றன.

முக்கிய நன்மைகள்

அதிகபட்ச கட்டமைப்பு வலிமை, சிறந்த பேரழிவு எதிர்ப்பு: 220kV டிரான்ஸ்மிஷன் லைன் ஆங்கிள் ஸ்டீல் டவர் முக்கோண/நாற்கர லட்டு அமைப்புகளுடன் வடிவமைக்கப்பட்டுள்ளது, முக்கிய பொருள் தடிமன் ≥8mm, நில அதிர்வு எதிர்ப்பு நிலை VIII வரை, 12-நிலைப் புயல், 50மிமீ பனிப் பூச்சு மற்றும் அதிக மழையைத் தாங்கும் திறன் கொண்டது. இது நிலையாக இயங்குகிறது கடலோர சூறாவளி பகுதிகள் மற்றும் மலைப்பாங்கான காற்றினால் பாதிக்கப்படும் பகுதிகள், சீரான சுமை விநியோகம் மற்றும் தொழில்துறையில் முன்னணி எதிர்ப்பு கவிழ்ப்பு செயல்திறன்.

தொழிற்சாலை ஸ்மார்ட் உற்பத்தி துல்லியமாக, செயல்முறை முழுவதும் கட்டுப்படுத்தப்படும்: கிங்டாவ் CNC கட்டிங், புத்திசாலித்தனமான குத்துதல் மற்றும் முழு தானியங்கி ஹாட்-டிப் கால்வனிசிங் ஆகியவற்றுடன் ஜியோஜோ அதன் உற்பத்தித் தளத்தை வைத்திருக்கிறது. செயல்முறை, காப்புரிமை பெற்ற வலுவூட்டல், வெல்டிங் மற்றும் உருவாக்கும் சாதனங்கள், கூறு துல்லியம் ±1mm, மற்றும் 100% தொழிற்சாலையை விட்டு வெளியேறும் முன் தயாரிப்புகள் இயந்திர மற்றும் அரிப்பு எதிர்ப்பு சோதனைகளில் தேர்ச்சி பெறுகின்றன.

அரிப்பை எதிர்க்கும் மற்றும் நீடித்தது, வாழ்நாள் முழுவதும் கவலையற்றது: கோபுரம் ஒரு ஹாட்-டிப் கால்வனேற்றப்பட்ட இரட்டை-அடுக்கு எதிர்ப்பு அரிப்பு செயல்முறையைப் பயன்படுத்துகிறது, துத்தநாக அடுக்கு தடிமன் ≥85μm, உப்பு தெளிப்பு மற்றும் அமிலங்கள் மற்றும் காரங்களை எதிர்க்கும், கடலோர ஈரப்பதமான சூழலில் 30 ஆண்டுகளுக்கும் மேலான சேவை வாழ்க்கை, அடிக்கடி பராமரிப்பு தேவையில்லை, மொத்த வாழ்க்கைச் சுழற்சி செலவுகளைக் குறைக்கிறது.

எளிதான மற்றும் திறமையான நிறுவல், சிக்கலான காட்சிகளுக்கு ஏற்றது: மட்டு போல்ட் இணைப்புகள், தேவையில்லை பெரிய உபகரணங்களுக்கு, விரைவான ஆன்-சைட் அசெம்பிளி; கோபுரம் தனிப்பயனாக்கப்பட்ட வடிவமைப்பு, வெவ்வேறு நிலப்பரப்பு மற்றும் வானிலைக்கு ஏற்றது நிபந்தனைகள், கட்டுமான காலத்தை 30% க்கும் அதிகமாக குறைக்கிறது.

அறிவார்ந்த ஆதரவு மேம்படுத்தல்கள், திறமையான மற்றும் துல்லியமான செயல்பாடு மற்றும் பராமரிப்பு: விருப்ப சாய்வு கோணம், காற்றின் வேகம், ஐசிங் கண்காணிப்பு மற்றும் வீடியோ டெர்மினல்கள், பவர் கிரிட் டிஸ்பாட்ச் மூலம் நிகழ்நேரத்தில் அணுகப்படும் தரவு, கடிகார நிலை விழிப்புணர்வு மற்றும் தவறுகளை முன்கூட்டியே எச்சரித்தல், செயல்பாடு மற்றும் பராமரிப்பு செயல்திறனை மேம்படுத்துதல் 30%க்கு மேல்.

தயாரிப்பு விவரங்கள்

முக்கிய பொருள்: கோபுரம் Q355B/Q420 உயர் வலிமை கொண்ட ஹாட்-ரோல்டுகளைப் பயன்படுத்துகிறது சம கோண எஃகு, மகசூல் வலிமை ≥355MPa, இயந்திர பண்புகள் தரநிலைகளை சந்திக்கின்றன.

கட்டமைப்பு வடிவம்: 220kV டிரான்ஸ்மிஷன் லைன் ஆங்கிள் ஸ்டீல் டவர் லட்டு சுய-ஆதரவு கோபுரம், கப் வடிவ, உலர் பாத்திரம் வடிவ, பூனை தலை வடிவ, சிறிய வகைகள், உயரம் 25-60m, மின்னழுத்த நிலை 220kV உட்பட.

இணைப்பு செயல்முறை: கிரேடு 8.8 உயர் வலிமை போல்ட் இணைப்பு, தளத்தில் வெல்டிங் இல்லை, உயர் அசெம்பிளி துல்லியம், வலுவான நிலைத்தன்மை.

அரிப்பு எதிர்ப்பு சிகிச்சை: முழு தானியங்கி ஹாட் டிப் கால்வனைசிங், சீரான மற்றும் அடர்த்தியான துத்தநாக அடுக்கு, உள்ள GB/T 13912 மற்றும் பிற சர்வதேச தரங்களுடன் இணக்கம்.

அடித்தள இணக்கத்தன்மை: படிநிலை அடித்தளங்கள், காஸ்ட்-இன்-பிளேஸ் பைல்ஸ், ராக் நங்கூரம் ஆகியவற்றைக் கொண்டுள்ளது அடித்தளங்கள், பல்வேறு புவியியல் நிலைமைகளுக்கு ஏற்றது.

காப்புரிமை பெற்ற அம்சங்கள்: எஃகு கூறு வலுவூட்டல், டவர் பேஸ் உள்ளிட்ட பல காப்புரிமைகளை வைத்திருக்கிறது வெல்டிங் சாதனங்கள், மற்றும் திருத்தத்தை உருவாக்குதல், கட்டமைப்பு நிலைத்தன்மை மற்றும் செயலாக்க துல்லியத்தை மேம்படுத்துதல்.

தயாரிப்பு விண்ணப்பத் தேர்வு

சமவெளி மற்றும் திறந்த பகுதிகள்கப் வடிவிலான அல்லது செங்குத்து வகை கோபுரங்கள், பெரிய குறுக்கு ஆயுதங்கள் மற்றும் ஒழுங்கான கடத்தி ஏற்பாடு, நீண்ட தூரம், அதிக திறன் கொண்ட டிரான்ஸ்மிஷன் லைன்களுக்கு ஏற்றது.

மலை மற்றும் மலைப்பாங்கான பகுதிகள்: சிறிய கால்தடங்களுடன், ஆந்தை வடிவ அல்லது சிறிய கோபுரங்களைத் தேர்வு செய்யவும் காற்று மற்றும் பனி எதிர்ப்பு, சிக்கலான நிலப்பரப்பு மற்றும் குறுகிய பாதைகளுக்கு ஏற்றது.

கடலோர டைபூன் / உப்பு தெளிப்பு பகுதிகள்: தனிப்பயன் வலுவூட்டப்பட்ட அரிப்பு எதிர்ப்பு கோபுரங்கள், தடிமனான துத்தநாகம் பூச்சு, அதிக வலிமை கொண்ட முக்கிய பொருட்கள், சூறாவளி மற்றும் உப்பு தெளிப்பு அரிப்பை எதிர்க்கும், கடலோர பாதுகாப்பை உறுதி செய்கிறது மின் கட்டங்கள்.

புதிய எனர்ஜி கிரிட் இணைப்பு கோடுகள்: காற்றாலை மற்றும் ஒளிமின்னழுத்தத்திலிருந்து வெளியேறும் கோடுகளுக்கு ஏற்றது தளங்கள், பெரிய குறுக்குவெட்டு நடத்துனர்களை ஆதரித்தல், புதியவற்றின் உயர் சக்தி, நீண்ட தூர பரிமாற்றத் தேவைகளைப் பூர்த்தி செய்தல் ஆற்றல்.

நகர்ப்புற புறநகர் பரிமாற்றம்: கச்சிதமான கோபுர வகை, நில பயன்பாட்டைக் குறைத்தல், மின் பாதுகாப்பை சமநிலைப்படுத்துதல் மற்றும் நகர்ப்புற நிலப்பரப்பு தழுவல்.

அன்பானைத் தேர்ந்தெடுப்பதற்கான காரணங்கள்

உள்ளூர் உற்பத்தி வலிமை: 50 பதிவு செய்யப்பட்ட மூலதனத்துடன், ஜியாவோ, கிங்டாவோவில் உள்ள சொந்த தொழிற்சாலை மில்லியன் யுவான், ஒரு தசாப்தத்திற்கும் மேலாக ஆற்றல் பரிமாற்ற கோபுரங்களில் ஆழ்ந்த ஈடுபாடு, நிலையான உற்பத்தி திறன், சரியான நேரத்தில் தேசிய கட்ட திட்டங்களுக்கான விநியோகம் மற்றும் சேவைகள்.

தொழில்நுட்ப காப்புரிமை பாதுகாப்பு: டிரான்ஸ்மிஷன் டவர்களுக்கான பல முக்கிய காப்புரிமைகள், உகந்த கட்டமைப்புகள் மற்றும் செயல்முறைகள், தொழில்துறை தரத்தை மீறும் தயாரிப்பு செயல்திறன் மற்றும் அதிக பாதுகாப்பு மற்றும் நம்பகத்தன்மை.

முழு-செயல்முறை சேவை உத்தரவாதம்: வடிவமைப்பு, உற்பத்தி மற்றும் போக்குவரத்து முதல் நிறுவல் வரை வழிகாட்டுதல் மற்றும் விற்பனைக்குப் பிந்தைய செயல்பாடு மற்றும் பராமரிப்பு, விரைவான பதில் மற்றும் கவலையற்ற ஒரு நிறுத்த தீர்வு விற்பனைக்குப் பின்.

தேசிய தரச்சான்று: தேசிய மற்றும் சர்வதேச கட்டத்தை கண்டிப்பாக கடைபிடித்தல் மற்றும் தொழில் தரநிலைகள், மூலப்பொருள் கண்டுபிடிப்பு, செயல்முறை தர ஆய்வு மற்றும் முடிக்கப்பட்ட மூன்று சோதனைகள் தயாரிப்பு சோதனை, ஒவ்வொரு கோபுரத்திற்கும் ஒரு தகுதியான அறிக்கை வழங்கப்படுகிறது.

புதிய ஆற்றல் மூலோபாய ஒத்துழைப்பு: புதிய ஆற்றல் சக்தியை ஆதரிப்பதில் கவனம் செலுத்துகிறது, புதிய சக்தி அமைப்புகளுடன் இணக்கமான தயாரிப்புகள், "இரட்டை கார்பன்" இலக்குகளுக்கு உதவுதல் மற்றும் தேசிய மற்றும் சர்வதேச கட்டம் கட்டுமானத்தை மேம்படுத்துதல்.
